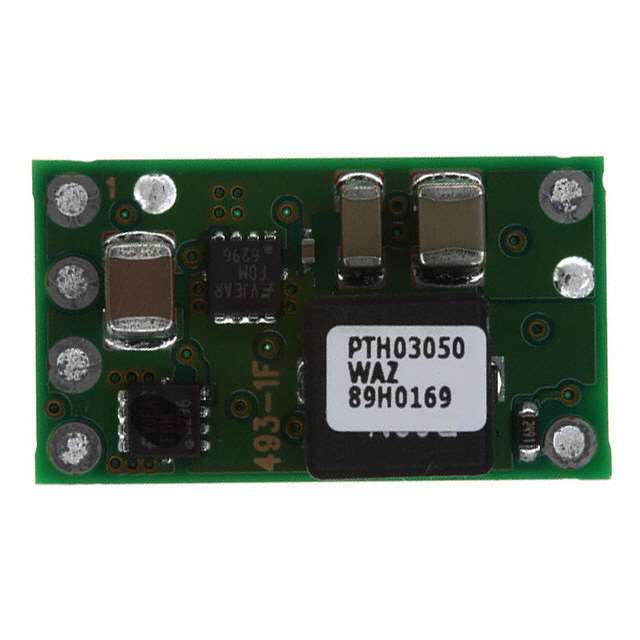

PTH03050WAZT

PTH03050WAZT от Texas Instruments

Общее описание

PTH03050WAZT — это мощный модуль преобразования постоянного тока, предназначенный для использования в телекоммуникационном и коммерческом оборудовании. Этот неизоляционный преобразователь типа PoL позволяет конвертировать входное напряжение 2.95 В - 3.65 В в выходное напряжение от 0.8 В до 2.5 В с максимальным выходным током 6 A.

Преимущества

• Высокая эффективность: До 94% превращения энергии, что снижает потери и тепловыделение.
• Широкий диапазон выходных напряжений: Регулируемое выходное напряжение от 0.8 В до 2.5 В обеспечивает гибкость применения.
• Компактный размер: Компактные размеры 22.1 мм x 12.7 мм x 9.1 мм позволяют легко интегрироваться в плотные схемы.
• Надежность: Встроенные функции защиты, включая защиту от перенапряжения, защита от превышения температуры и подвыключение при пониженном напряжении (UVLO).

Недостатки

• Неизолированный тип: Не подходит для приложений, где требуется гальваническая изоляция.
• Ограниченный диапазон входных напряжений: Входное напряжение ограничено диапазоном 2.95 В - 3.65 В.

Типовое использование

• Телекоммуникационное оборудование
• Промышленные контроллеры
• Системы с низким потреблением энергии (Low-Power Systems)
• Разнообразное коммерческое и бытовое оборудование

Рекомендации по применению

Используйте PTH03050WAZT там, где необходимо конвертировать относительно небольшое входное напряжение в регулируемое выходное, с высоким значением выходного тока. Благодаря своей компактности и встроенным защитным функциям, этот преобразователь легко интегрируется в большинство современных электронных систем, где важны пространство и надежность.

Основные технические характеристики

• Тип монтажа: Поверхностный монтаж (SMD)
• Количество выходов: 1
• Входное напряжение: 2.95 В - 3.65 В
• Выходное напряжение: 0.8 В - 2.5 В
• Максимальный выходной ток: 6 A
• Эффективность: До 94%
• Размеры: 22.1 мм x 12.7 мм x 9.1 мм
• Диапазон рабочих температур: От -40°C до 85°C
• Функционалы: Remote On/Off, OCP, OTP, UVLO

Возможные аналоги

• PTH03040WAZT: Аналогичный преобразователь, поддерживающий чуть более низкую мощность.
• PTN04050CAD: Отвечает схожим требованиям по параметрам входного напряжения и выходного тока, но имеет несколько иные входные и выходные характеристики.

Используйте PTH03050WAZT для создания надежных и высокоэффективных проектов, требующих гибкости и компактности в преобразовании электрической энергии.
