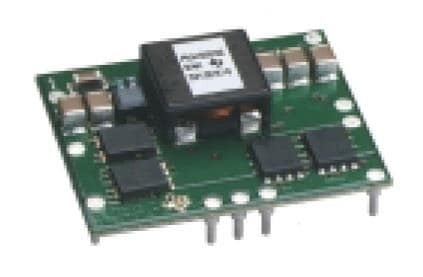

PTH03030WAZT от Texas Instruments

Общее описание

PTH03030WAZT — это не изолированный понижающий DC/DC преобразователь от Texas Instruments, предназначенный для приложений точечного распределения мощности (PoL). Этот модуль способен работать с входным напряжением от 2,95 В до 3,65 В и обеспечивает выходное напряжение в диапазоне от 0,8 В до 2,5 В с максимальным выходным током 30 А.

Преимущества

• Высокая эффективность: До 93%, что позволяет уменьшить тепловыделение и улучшить энергоэффективность системы.
• Компактные размеры: Модуль имеет габариты всего 34,8 мм x 28,5 мм x 9,6 мм, что позволяет экономить место на печатной плате.
• Широкий диапазон выходного напряжения: Позволяет гибко настраивать выходное напряжение в зависимости от потребностей системы.
• Защита от перегрузки по току (OCP), перегрева (OTP) и пониженного входного напряжения (UVLO): Обеспечивает надежную работу и защиту вашего оборудования.

Недостатки

• Узкий диапазон входного напряжения: Модуль поддерживает входное напряжение только от 2,95 В до 3,65 В, что ограничивает его применение в некоторых сценариях.
• Не изолированный: Для приложений, требующих гальванической развязки, этот модуль может не подойти.

Типовое использование

• Серверные системы и сетевые устройства
• Промышленные системы управления
• Телекоммуникационные оборудования
• Оборудование для хранения данных

Рекомендации по применению

1. Размещение на плате: Убедитесь, что модуль размещен таким образом, чтобы обеспечивать достаточное рассеивание тепла.
2. Фильтрация входного и выходного сигнала: Используйте подходящие фильтрующие конденсаторы на входе и выходе для улучшения стабильности работы.
3. Охлаждение: В случае больших нагрузок предусмотреть достаточное охлаждение или радиаторы.

Основные технические характеристики

• Тип: Не изолированный понижающий DC/DC преобразователь
• Количество выходов: 1
• Входное напряжение: 2,95 В - 3,65 В
• Выходное напряжение: 0,8 В - 2,5 В
• Максимальный выходной ток: 30 А
• Применение: ITE (коммерческое оборудование)
• Эффективность: До 93%
• Дополнительные функции: Remote On/Off, OCP, OTP, UVLO
• Размеры: 34,8 мм x 28,5 мм x 9,6 мм
• Рабочая температура: -40°C до 85°C

Возможные аналоги

• PTH03020WAD от Texas Instruments: Аналог с более высоким выходным напряжением.
• PTN04050C от Texas Instruments: Другой вариант для применения в точечном распределении мощности.

Для получения более детальной информации, включая спецификации и руководство по применению, обратитесь к документации от производителя.
