PTH03020WAZT

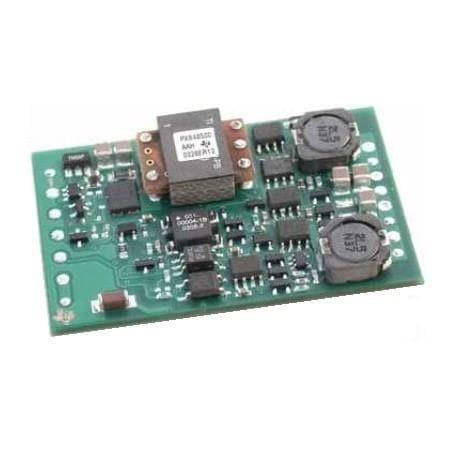

Texas Instruments PTH03020WAZT

Общее описание

Texas Instruments PTH03020WAZT — это неизоляционный модуль DC-DC преобразователя типа POL (Point of Load), предназначенный для широкого диапазона выходных напряжений. Этот модуль предоставляет один выход с регулируемым напряжением в диапазоне от 0.8В до 2.5В и максимальным выходным током 22А. Преобразователь работает при входном напряжении от 2.95В до 3.65В, что обеспечивает эффективное питание различных цифровых систем и электронных компонентов.

Преимущества

• Высокая эффективность: До 95%, что снижает потери энергии.
• Широкий диапазон выходного напряжения: Регулируемое от 0.8В до 2.5В, подходит для различных применений.
• Высокий выходной ток: До 22А, что позволяет использовать модуль в мощных системах.
• Компактный дизайн: 38.1мм х 22.1мм х 9.7мм (L x W x H), что облегчает интеграцию в плотные PCB дизайны.

Недостатки

• Неизоляционный тип: Не подходит для применений, требующих гальванической изоляции.
• Ограниченный диапазон входного напряжения: От 2.95В до 3.65В, что может быть ограничением в некоторых приложениях.

Типовое использование

• Питание процессоров и микроконтроллеров.
• Логические схемы и системы памяти.
• Телекоммуникационное оборудование.
• Промышленные и коммерческие электронные устройства.

Рекомендации по применению

• Установить соответствующие фильтры для поддержания стабильности работы.
• Обеспечить хорошее охлаждение или вентиляцию для предотвращения перегрева.
• Использовать при отрицательных температурах (до -40°C) и высоких (до 85°C) в пределах допустимых рабочих условий.

Основные технические характеристики

• Входное напряжение: 2.95В - 3.65В
• Выходное напряжение: 0.8В - 2.5В (регулируемое)
• Максимальный выходной ток: 22А
• Эффективность: До 95%
• Рабочая температура: -40°C до 85°C
• Особенности: Remote On/Off, OCP, UVLO
• Монтаж: Поверхностный монтаж (SMD)
• Размеры: 38.1мм x 22.1мм x 9.7мм (L x W x H)

Возможные аналоги

• PTH12010WAZ от Texas Instruments
• PTN78020AAH от Texas Instruments
• LTM4628 от Analog Devices

Texas Instruments PTH03020WAZT является высокоэффективным и надежным решением для питания различных цифровых и логических систем, идеальным для компактных и энергоэффективных приложений.
