PTH03010YAH

Описание для PTH03010YAH от Texas Instruments

Общее описание

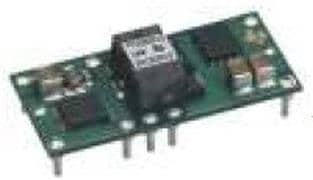

Компонент PTH03010YAH от Texas Instruments представляет собой нерегулируемый DC/DC преобразователь с одним выходом. Этот модуль предназначен для применения в системах, требующих стабильного напряжения питания в диапазоне от 0,55 В до 1,8 В при входном напряжении от 2,95 В до 3,65 В. Устройство обеспечивает выходной ток до 15A и предназначено для монтажа через отверстия (Through Hole).

Преимущества

• Высокая эффективность: до 88%, что способствует снижению тепловых потерь и экономии энергии.
• Компактные размеры: всего 34,8 x 15,7 x 8,9 мм, что позволяет использовать компонент в устройствах с ограниченным пространством.
• Широкий диапазон рабочих температур: от -40°C до +85°C, обеспечивает надежное функционирование в различных условиях окружающей среды.

Недостатки

• Устаревший статус: данный компонент считается устаревшим, и возможно потребуется рассмотреть современные аналоги при новых разработках.
• **Ограниченный входной диапазон»: входное напряжение ограничивается диапазоном 2.95V - 3.65V, что может не подходить для некоторых систем.

Типовое использование

• Электронные устройства с низковольтными логическими цепями, такие как DDR/QDR память.
• Применение в индустриальных и коммерческих информационных системах.
• Системы, требующие стабилизированного и надежного питания для цифровых компонентов.

Рекомендации по применению

• Убедитесь, что рабочий входной диапазон напряжения подходит для вашей системы.
• Примените соответствующие системы охлаждения для обеспечения надежной работы при высоких нагрузках.
• Рассмотрите защитные меры для предотвращения перегрева и повреждений от коротких замыканий.

Основные технические характеристики

• Диапазон входного напряжения: 2.95V - 3.65V
• Выходное напряжение: 0.55V - 1.8V
• Максимальный выходной ток: 15A
• КПД: до 88%
• Рабочий температурный диапазон: -40°C ~ +85°C
• Способ монтажа: Through Hole
• Размеры: 34.8 мм (Длина) x 15.7 мм (Ширина) x 8.9 мм (Высота)

Возможные аналоги

• LTM4644 от Analog Devices: аналогичный нерегулируемый DC/DC преобразователь.
• MPM3695-25 от Monolithic Power Systems (MPS): Step-Down DC/DC преобразователь с аналогичными параметрами.

Заключение

PTH03010YAH от Texas Instruments является высокоэффективным и компактным DC/DC преобразователем, подходящим для различных применений, требующих надежного низковольтного питания. Несмотря на его устаревший статус, этот компонент остается полезным выбором для существующих систем или при замене уже используемых компонентов.
