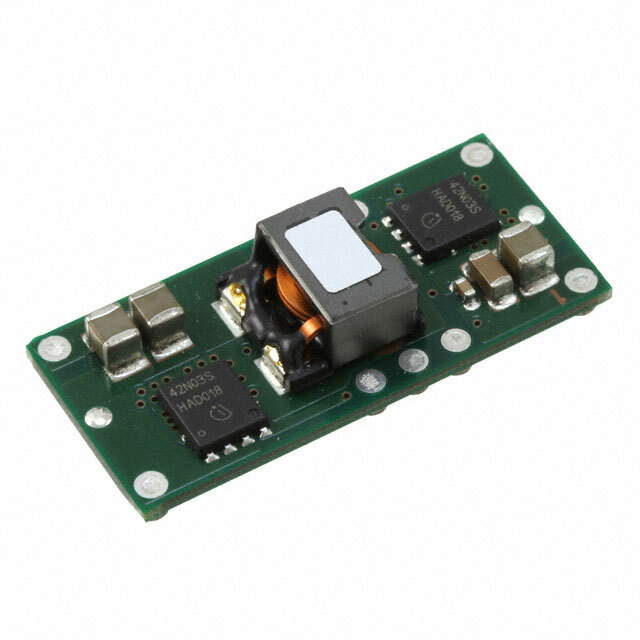

PTH03010WAS

PTH03010WAS от Texas Instruments

Общее описание

PTH03010WAS от Texas Instruments - это высокоэффективный пониженный преобразователь постоянного тока (DC-DC) модуль с одним выходом, предназначенный для использования в различных коммерческих и промышленных приложениях. Этот модуль поддерживает широкий диапазон входного напряжения от 2.95В до 3.65В и дает выходное напряжение в диапазоне от 0.8В до 2.5В с максимальным выходным током до 15А.

Преимущества

• Высокая эффективность: До 93%, что позволяет экономить энергию и уменьшает тепловыделение.
• Компактность: Компактные размеры 34.8 мм x 15.8 мм x 9.6 мм, что облегчает монтаж и экономит место на плате.
• Широкий диапазон выходных напряжений: Позволяет гибко адаптировать модуль под различные нужды.
• Широкий температурный диапазон: Рабочая температура от -40°C до 85°C делает его пригодным для использования в различных условиях.

Недостатки

• Ограниченный диапазон входных напряжений: Работает только в диапазоне от 2.95В до 3.65В, что может не подходить для всех приложений.
• Требования к теплоотводам: При высоких нагрузках может понадобиться дополнительное охлаждение.

Типовое использование

• Информационные технологии: Питание процессоров и других высокопроизводительных компонентов.
• Промышленные системы: Преобразование питания в системах автоматизации и контроллерах.
• Телекоммуникации: Питание оборудования, требующего высокой надежности и эффективности.

Рекомендации по применению

1. Температурный контроль: Убедитесь, что температура не превышает указанный диапазон рабочих температур. В условиях высоких температур используйте дополнительные методы охлаждения.
2. Выбор компонентов: Правильно подбирайте входные и выходные фильтры для минимизации пульсаций и шума.
3. Монтаж: Следуйте рекомендациям по монтажу и пайке, чтобы избежать возможного повреждения компонента.

Основные технические характеристики

• Тип: ПоL модуль без изоляции
• Количество выходов: 1
• Входное напряжение: 2.95В - 3.65В
• Выходное напряжение: 0.8В - 2.5В
• Максимальный выходной ток: 15А
• КПД: До 93%
• Температурный диапазон: -40°C ~ 85°C
• Габариты: 34.8 мм x 15.8 мм x 9.6 мм

Возможные аналоги

• PTN78020WAD от Texas Instruments - преобразователь с аналогичными характеристиками, но с более широким диапазоном входного напряжения.
• LTM4630EY от Analog Devices - высокоэффективный DC-DC модуль с более высокой мощностью выхода.

PTH03010WAS от Texas Instruments - это отличный выбор для многих коммерческих и промышленных применений благодаря своей высокой эффективности, компактности и надежности.
