PTH03010WAD

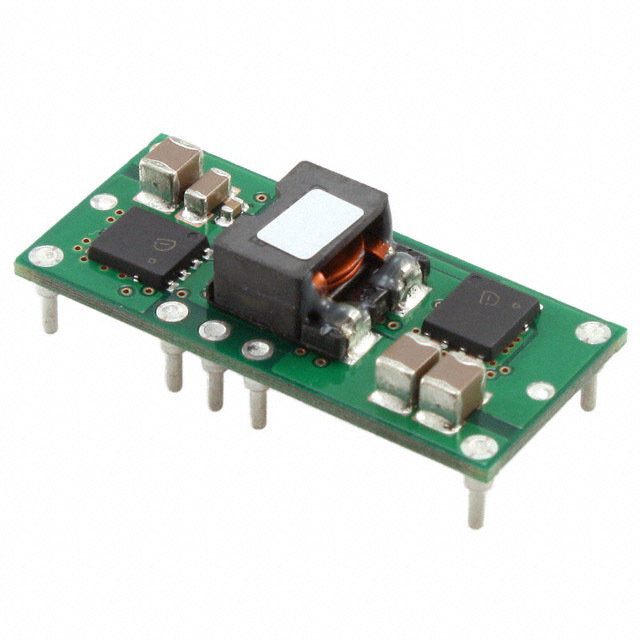

PTH03010WAD от Texas Instruments

Общее описание

PTH03010WAD — это пониженный регулятор напряжения Point of Load (PoL) от Texas Instruments, предназначенный для автоматизированных систем и встроенных приложений, требующих надежного и высокоэффективного преобразования входного напряжения в диапазоне от 2,95 до 3,65 В в выходное напряжение от 0,8 до 2,5 В. Этот модуль способен обеспечить ток до 15 А при КПД до 93%, что делает его отличным выбором для использования в энергоемких устройствах.

Преимущества

• Высокая эффективность: КПД до 93%, что снижает тепловыделение и энергопотребление.
• Высокая плотность тока: обеспечивает до 15 А выходного тока, что достаточно для большинства приложений с высокими требованиями к мощности.
• Компактные размеры: модуль имеет размеры всего 34,8 мм x 15,7 мм x 8,9 мм, что упрощает его интеграцию в платы ограниченного пространства.
• Широкий диапазон выходных напряжений: от 0,8 до 2,5 В, что позволяет легко адаптировать модуль к различным требованиям.

Недостатки

• Требует теплового управления: из-за высокой выходной мощности может потребоваться дополнительное охлаждение или использование радиаторов.
• Ограниченный входной диапазон: входное напряжение ограничено диапазоном 2,95 - 3,65 В, что может не подходить для всех приложений.

Типовое использование

• Встроенные системы
• Автоматизированные системы управления
• Серверы и телекоммуникационные оборудования
• Промышленные контроллеры
• Высокопроизводительные вычислительные системы

Рекомендации по применению

• Обеспечьте адекватное охлаждение паятой платы для эффективного теплового управления.
• При планировании схемы убедитесь, что входное напряжение находится в пределах допустимого диапазона.
• Используйте конденсаторы с низким эквивалентным последовательным сопротивлением (ESR) для стабилизации работы модуля.

Основные технические характеристики

• Тип: PoL (Non-Isolated)
• Количество выходов: 1
• Входное напряжение (мин.): 2,95 В
• Входное напряжение (макс.): 3,65 В
• Выходное напряжение: 0,8 ~ 2,5 В
• Максимальный выходной ток: 15 А
• Рабочая температура: -40°C ~ 85°C
• КПД: до 93%
• Монтаж: Сквозное отверстие (Through Hole)
• Корпус: 10-DIP модуль (34,8 мм x 15,7 мм x 8,9 мм)

Возможные аналоги

• LTM4601 от Analog Devices
• OKY-T/3-D12P-C от Murata Power Solutions
• RP10-4805SE/P-M от Recom Power

Модуль PTH03010WAD от Texas Instruments представляет собой надежное и высокоэффективное решение для преобразования напряжения в широком спектре приложений.
