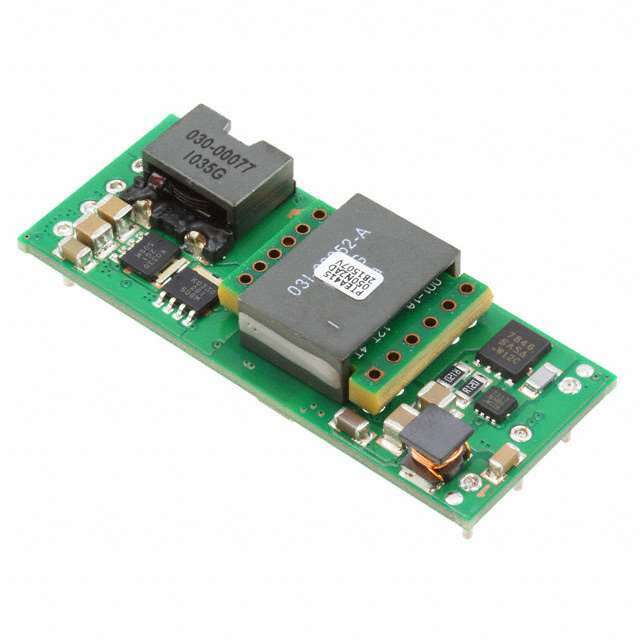

PTEA415050N2AD

PTEA415050N2AD от Texas Instruments

Общее описание

PTEA415050N2AD – это изолированный модуль DC-DC преобразователя, разработанный компанией Texas Instruments. Он обеспечивает одну выходную линию с напряжением 5V и максимальным током 15A. Модуль предназначен для работы в диапазоне входных напряжений от 36V до 75V и отличается высокой эффективностью до 91%. Устройство подходит для использования в различных коммерческих и промышленых применениях, включая оборудования информационных технологий (ITE).

Преимущества

• Высокая эффективность до 91%, что позволяет минимизировать потери энергии
• Компактный размер: 1/8 Brick форм-фактор, удобен для применения в ограниченном пространстве
• Широкий диапазон входных напряжений: от 36V до 75V
• Изоляционное напряжение: до 1.5kV, что обеспечивает высокий уровень безопасности и надежности
• Функции управления – включая дистанционное включение/выключение и защиту от недостаточного входного напряжения (UVLO)

Недостатки

• Устройство не поддерживается для новых разработок, что может ограничить его долгосрочную доступность и поддержку
• Тепловые потери при высоких нагрузках, требующих адекватного теплоотвода для стабильной работы

Типовое использование

• Серверные питания и дата-центры
• Медицинское оборудование
• Телекоммуникационные устройства и системы связи
• Промышленная автоматика

Рекомендации по применению

• Рекомендуется использовать адекватную систему охлаждения для поддержания оптимальной рабочей температуры
• Учитывайте требования по защите изоляции и надежности крепления устройства в случае применения в критически важных системах

Основные технические характеристики

• Входное напряжение (мин./макс.): 36V - 75V
• Выходное напряжение: 5V
• Максимальный выходной ток: 15A
• Мощность: 75W
• КПД: 91%
• Изоляция: 1.5kV
• Рабочая температура: -40°C ~ 85°C
• Форм-фактор: 1/8 Brick
• Габариты: 56.4 мм (длина) x 22.9 мм (ширина) x 13.2 мм (высота) (2.22" x 0.90" x 0.52")

Возможные аналоги

• PTN78060WAH от Texas Instruments: По своим характеристикам схож с PTEA415050N2AD, однако без изоляции
• REC7.5-2405SRW/H2/A/M от RECOM: Альтернативный изолированный DC-DC преобразователь с похожими характеристиками

markdown | Параметр | Значение | |---------------------------|-----------------------------------| | Входное напряжение, мин. | 36V | | Входное напряжение, макс. | 75V | | Выходное напряжение | 5V | | Выходной ток, макс. | 15A | | Мощность | 75W | | Изоляция | 1.5kV | | КПД | 91% | | Рабочая температура | -40°C ~ 85°C | | Размеры | 56.4 мм x 22.9 мм x 13.2 мм | | Форм-фактор | 1/8 Brick | | Дополнительные функции | Дистанционное вкл/выкл, защита UVLO|

Заключение

PTEA415050N2AD от Texas Instruments — это надежное решение для приложений, требующих стабильного и эффективного преобразования напряжения при высоких нагрузках. Соблюдая рекомендации производителя, вы обеспечите долговечность и стабильность работы этого модуля в различных применениях.
