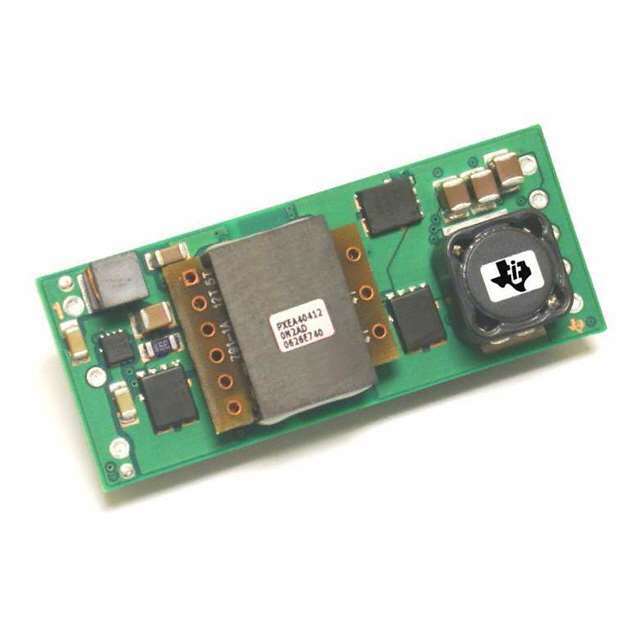

PTEA404120P2AD – DC-DC конвертер от Texas Instruments

Общее описание

PTEA404120P2AD – высокоэффективный изолированный DC-DC конвертер авторства Texas Instruments. Со способностью преобразовывать входное напряжение в диапазоне от 35В до 75В в устойчивое выходное напряжение 12В, этот модуль является идеальным выбором для различных применений в коммерческом оборудовании информационных технологий (ITE).

Преимущества

• Высокая эффективность: До 91%, что позволяет уменьшить тепловыделение и повысить общую экономичность.
• Широкий диапазон входного напряжения: 35В - 75В, что делает устройство совместимым с различными источниками питания.
• Компактные размеры: Упаковка формата 1/8 Brick выполнена в корпусе 8-DIP модуля, что экономит место на печатной плате.
• Высокая изоляция: 1.5 kV, обеспечивающая защиту цепей и безопасность эксплуатации.

Недостатки

• Статус "Not For New Designs": Это означает, что данный модуль не рекомендуется для новых разработок, и возможны ограничения по доступности в будущем.
• Отсутствие встроенных функций защиты: Например, защита от перегрузки или короткого замыкания требует добавления внешних компонентов.

Типовое использование

• Коммерческая информационная техника (ITE): Подходит для мощных серверов, маршрутизаторов и сетевого оборудования.
• Промышленные системы: Системы управления, автоматизации и тестирования.
• Телекоммуникации: Источники питания для базовых станций и других инфраструктурных элементов.

Рекомендации по применению

• Пользуйтесь стандартами и рекомендациями по безопасности: Убедитесь, что ваш проект соответствует всем применимым нормам и стандартам для электрических и электронных устройств.
• Дополнительное охлаждение: Для проектов с использованием полном мощности модуля рассмотрите возможность применения теплоотводов или вентиляторов.
• Интеграция с другими схемами: С учетом высокой изоляции модуля, он может быть использован в чувствительных к помехам приложениях, требующих изоляцию по постоянному току.

Основные характеристики

• Диапазон входного напряжения: 35В - 75В
• Выходное напряжение: 12В
• Максимальный выходной ток: 4.2А
• Мощность: 50 Вт
• Эффективность: До 91%
• Изоляция: 1.5 kV
• Рабочая температура: -40°C ~ 85°C
• Монтаж: Сквозное отверстие (через печатную плату)
• Размеры: 56.4 мм (Д) x 22.9 мм (Ш) x 13.2 мм (В)

Возможные аналоги

• PTH12040WAZ (Texas Instruments): Похожий DC-DC конвертер, с несколько иными параметрами.
• DCDC12-50 (Mean Well): Альтернативное решение другой компании, которое может удовлетворять схожие требования.
• PQD10-D12-S12-M (TDK-Lambda): Аналогичный модуль для схожих применений с отличием в некоторых характеристиках.

Этот модуль является надежным и эффективным решением для преобразования напряжения, однако с учётом его статуса "Not For New Designs", рекомендуется рассмотреть возможные альтернативы для новых проектов.
