PTB78560BAH

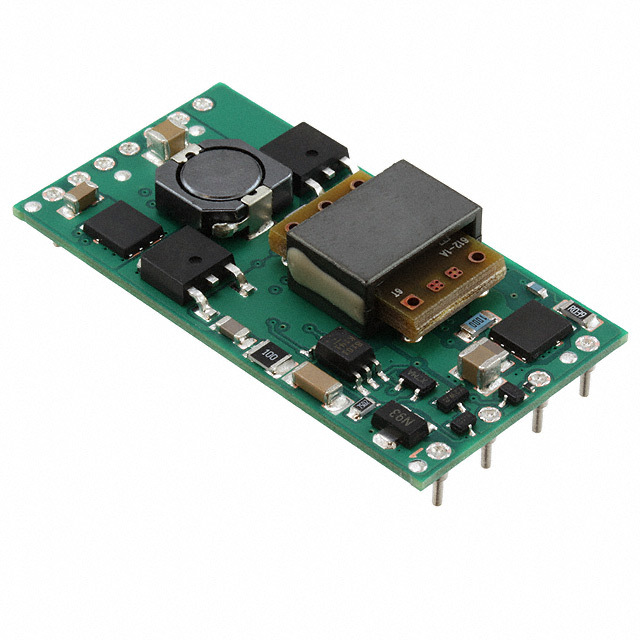

PTB78560BAH - Преобразователь DC/DC от Texas Instruments

Общее описание

Преобразователь PTB78560BAH производства Texas Instruments представляет собой изолированный модульный DC/DC преобразователь, предназначенный для эффективного преобразования напряжения для различных коммерческих и промышленных применений. Он получает входное напряжение в диапазоне от 18 до 60 В и обеспечивает выходное напряжение в диапазоне от 1,8 до 3,6 В с максимальной выходной мощностью до 30 Вт.

Преимущества

• Высокая эффективность: Преобразователь обладает КПД до 80%, что снижает потери энергии и улучшает общее энергопотребление системы.
• Широкий диапазон входного напряжения (18-60В): Позволяет использовать его в различных применениях и условиях.
• Изоляция напряжения 1,5 кВ: Обеспечивает надежность и безопасность использования.

Недостатки

• Размеры и форм-фактор: Модуль выполнен в корпусе типа DIP, который может не подходить для некоторых компактных проектов.
• Температурный диапазон: Хотя он работает в широком диапазоне температур от -40°C до 85°C, в условиях экстремальной жары или холода производительность может снижаться.

Типовое использование

• Коммерческое оборудование (ITE): Идеально подходит для серверов, маршрутизаторов и другого телекоммуникационного оборудования.
• Промышленные приложения: Используется в различных промышленных установках, требующих стабильного и надежного источника питания.

Рекомендации по применению

• Удостоверьтесь, что уровне вентиляции достаточно: Защита от перегрева поможет избежать повреждений и продлит срок службы модуля.
• Используйте соответствующие компоненты обвязки: Это поможет достичь заявленных характеристик и стабильной работы преобразователя.
• Обеспечьте надежную изоляцию: Соблюдайте правила безопасности при работе с высоковольтными и изолированными цепями.

Основные технические характеристики

• Кол-во выходов: 1
• Входное напряжение: 18В – 60В
• Выходное напряжение: 1.8В – 3.6В
• Максимальный выходной ток: 8А
• Выходная мощность: до 30Вт
• Изоляционное напряжение: 1.5 кВ
• КПД: 80%
• Тепловой режим работы: -40°C ~ 85°C
• Монтажный тип: Сквозное отверстие (Through Hole)
• Размеры: 52.1мм x 26.7мм x 10.0мм (2.05" x 1.05" x 0.39")

Возможные аналоги

• PTB78560AAH от Texas Instruments
• PTH08080WAH - Альтернативное решение с похожими характеристиками

Заключение

Преобразователь PTB78560BAH от Texas Instruments – это надежное и энергоэффективное решение для широкого спектра применений, требующих стабильного преобразования напряжения. Соответствие рекомендациям по применению и правильной обвязке обеспечит его долговременную и безопасную работу.
