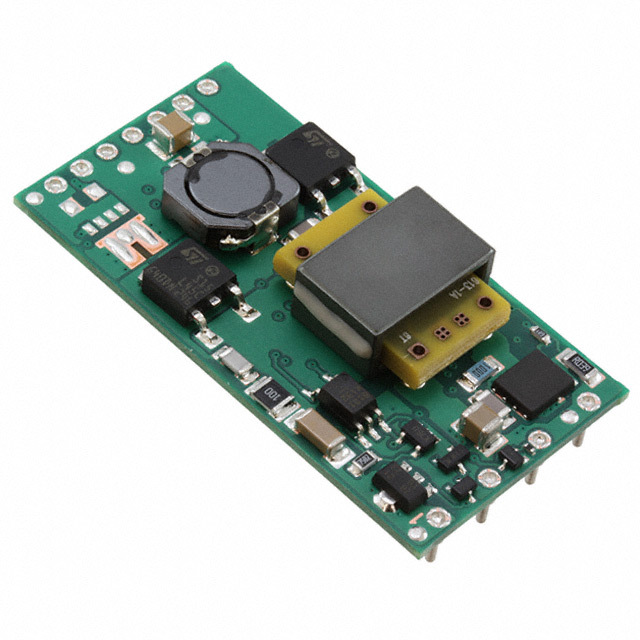

PTB78560AAH

PTB78560AAH от Texas Instruments

Общее описание

PTB78560AAH – это мощный DC-DC преобразователь (изолированный модуль) производства Texas Instruments. Этот модуль предназначен для использования в различных приложениях, требующих надежного и стабильного источника питания. Он обеспечивает высокоэффективное преобразование входного напряжения 18-60 В в выходное напряжение 3.6-5.5 В с максимальным выходным током 6 А и мощностью до 30 Вт.

Преимущества

• Широкий диапазон входного напряжения: от 18 до 60 В, что позволяет использовать модуль в различных приложениях с разными источниками питания.
• Высокая эффективность: Преобразователь обладает высокой эффективностью до 83%, что помогает снизить тепловыделение и повысить КПД системы.
• Компактные размеры: Удобный для монтажа корпус 11-DIP (52.1 мм x 26.7 мм x 10.0 мм), что позволяет экономить место на плате.
• Ожидание стабильной работы: Полный диапазон рабочих температур от -40°C до +85°C гарантирует надежную работу в различных условиях эксплуатации.

Недостатки

• Выводное исполнение: Модуль поставляется в корпусе для сквозного монтажа (DIP), что может быть неудобно для некоторых современных применений, требующих поверхностного монтажа.
• Статус продукта: Указан как «Not For New Designs», что может означать, что продукт подходит для поддержания существующих проектов, но не рекомендуется для новых разработок.

Типовое использование

• Промышленные системы: Модуль идеально подходит для применения в различных промышленных системах, где требуется надежное и стабильное питание.
• Коммерческие ITE: Используется в коммерческом ITE оборудовании для обеспечения надежного питания серверов, маршрутизаторов, коммутаторов и другого оборудования.
• Телекоммуникационные системы: Подходит для применения в системах телекоммуникаций, где применяется широкий диапазон источников питания.

Рекомендации по применению

• Защита: Убедитесь, что модуль снабжен соответствующими защитными компонентами (например, предохранителями) для предотвращения повреждений.
• Температурный режим: Следите за температурным режимом эксплуатации, чтобы не превышать параметры, указанные производителем.
• Консультации по новому дизайну: Рассмотрите возможность консультации с Texas Instruments или альтернативными поставщиками, чтобы выбрать более современные решения для новых разработок.

Основные технические характеристики

• Кол-во выходов: 1
• Входное напряжение: от 18 В до 60 В
• Выходное напряжение: от 3.6 В до 5.5 В
• Максимальный выходной ток: 6 А
• Выходная мощность: до 30 Вт
• Изоляционное напряжение: 1.5 кВ
• КПД: до 83%
• Рабочая температура: от -40°C до +85°C
• Корпус: 11-DIP (52.1 мм x 26.7 мм x 10.0 мм)

Возможные аналоги

• PMU8515W5 от TDK-Lambda
• VRAE-10A30 от Murata Power Solutions
• BXA30-48S05 от Artesyn Embedded Technologies
• PQD10-D48-S5-T от CUI Inc

Используйте эти компоненты в зависимости от ваших конкретных требований и доступности на рынке.
