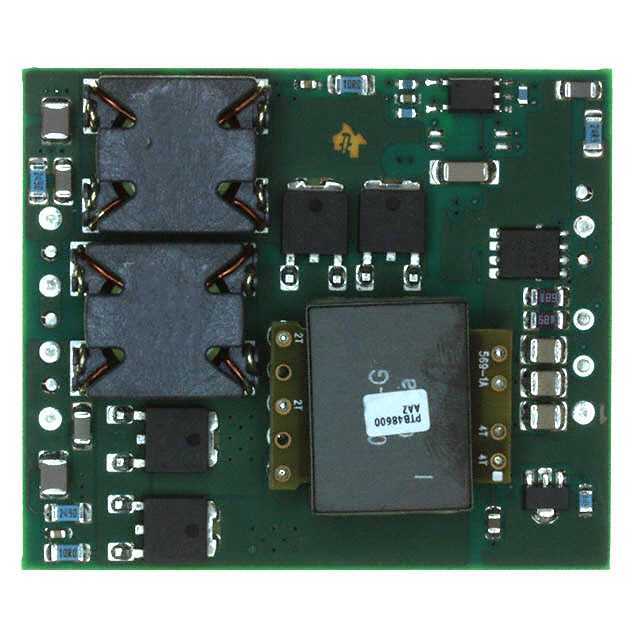

PTB48600AAZ от Texas Instruments

Общее описание

PTB48600AAZ – это изолированный модуль DC-DC преобразователя от Texas Instruments, обеспечивающий двойной выход, предназначенный для коммерческого применения в ITE (Information Technology Equipment). Устройство принимает входное напряжение в диапазоне от 36 до 75 вольт и преобразует его в два симметричных выхода: +5V и -5V с максимальной выходной мощностью 85 ватт.

Преимущества

• Высокая эффективность: С КПД около 85%, PTB48600AAZ обеспечивает низкие потери энергии.
• Компактный размер: Модуль имеет небольшие габариты 56.4 мм x 48.0 мм x 12.7 мм, что позволяет использовать его в условиях ограниченного пространства.
• Встроенные функции безопасности: Поддержка удаленного включения/выключения, защита от перенапряжения (OCP), перегрева (OTP) и пониженного входного напряжения (UVLO).
• Широкий диапазон входного напряжения: 36-75В, что дает гибкость в применении с различными источниками питания.

Недостатки

• Не поддерживается для новых разработок: Данный компонент имеет статус "Not For New Designs", что подразумевает прекращение его производства в будущем.
• Ограниченный температурный диапазон: Рабочая температура от -40°C до 85°C может быть недостаточной для некоторых экстремальных условий.

Типовое использование

• ИТ оборудование: Особенно полезен для серверного или сетевого оборудования.
• Промышленная электроника: Используется в системах, где требуется изолированное питание с двумя выходными напряжениями.
• Энергетические системы: Может применяться в системах управления и мониторинга.

Рекомендации по применению

• Устанавливайте в местах с хорошей вентиляцией: Для оптимального охлаждения и предотвращения перегрева.
• Используйте в пределах технических характеристик: Не превышайте максимальное входное напряжение и нагрузку, чтобы избежать повреждений.
• Обратите внимание на изоляцию: Модуль имеет изоляцию на 1.5 кВ, что важно для безопасности и надежности системы.

Основные технические характеристики

• Входное напряжение (мин): 36 В
• Входное напряжение (макс): 75 В
• Выходное напряжение 1: +5 В
• Выходное напряжение 2: -5 В
• Максимальный выходной ток: 8.5 А для каждого выхода
• Максимальная мощность: 85 Вт
• Эффективность: 85%
• Изоляционное напряжение: 1.5 кВ
• Рабочий температурный диапазон: -40°C ~ 85°C
• Размеры: 56.4 мм x 48.0 мм x 12.7 мм

Возможные аналоги

• PTB48500A – аналогичный DC-DC преобразователь от Texas Instruments с аналогичными выходными характеристиками.
• VICOR VI-J52-CU – DC-DC преобразователь другой компании с похожими характеристиками, но различным дизайном и габаритами.

PTB48600AAZ представляет собой надежное решение для двойного выходного питания, которое может использоваться в широком диапазоне промышленных и коммерческих применений.
