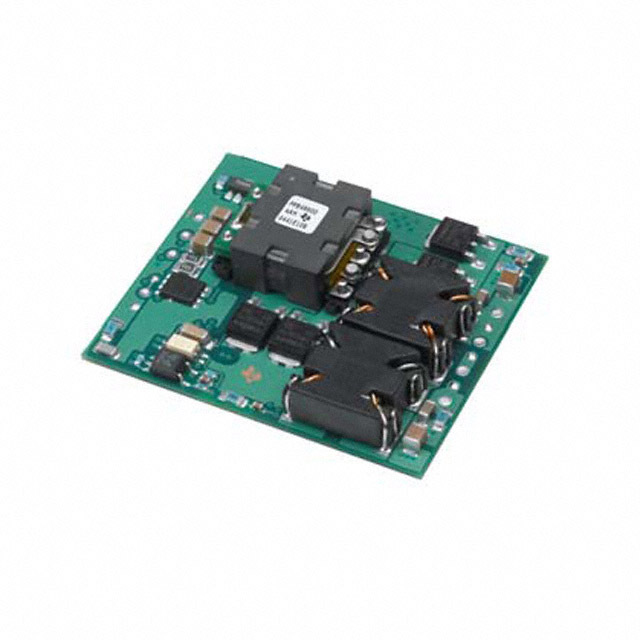

PTB48600AAS

PTB48600AAS (Texas Instruments)

Общее описание

PTB48600AAS — это мощный и высокоэффективный изолированный модуль DC-DC преобразователя от компании Texas Instruments. Он предназначен для преобразования напряжения в широком диапазоне входных напряжений от 36V до 75V, обеспечивая на выходе стабилизированное ±5V при максимальной мощности 85 Вт. Этот модуль идеально подходит для применения в коммерческом и индустриальном оборудовании, требующем надежного и устойчивого энергоснабжения.

Преимущества

• Высокая мощность: Способен обеспечивать до 85 Вт, что достаточно для питания различных высокопроизводительных устройств.
• Удобный монтаж: Модульный корпус для поверхностного монтажа позволяет легко интегрировать его в печатные платы.
• Широкий диапазон входных напряжений: Модуль способен работать при входных напряжениях от 36V до 75V, что делает его универсальным решением для различных источников питания.
• Высокая эффективность: КПД до 85% обеспечивает эффективное использование энергии и минимальное тепловыделение.

Недостатки

• Устаревший статус: Модуль снят с производства, что может усложнить его закупку и дальнейшее обслуживание.
• Ограниченная температура работы: Ограниченный диапазон рабочих температур может стать проблемой для использования в экстремальных условиях.

Типовое использование

• Энергоснабжение промышленных систем и оборудования
• Компьютерные и телекоммуникационные системы
• Медицинское оборудование
• Автоматизированные системы управления

Рекомендации по применению

1. Тщательно проверить подключения: Убедитесь, что входные и выходные подключения соответствуют заявленным характеристикам напряжения и тока.
2. Использовать эффективное охлаждение: Для обеспечения долговременной надежности используйте эффективные охлаждающие решения, особенно при высоких токах нагрузки.
3. Мониторинг и защита: Включите контроль и защиту от перенапряжения, короткого замыкания и перегрева.

Основные технические характеристики

• Диапазон входного напряжения: 36V - 75V
• Выходное напряжение: ±5V
• Ток на выходе: 8.5A (по обоим выходам)
• Выходная мощность: 85 Вт
• Изоляционное напряжение: 1.5 kV
• Эффективность: до 85%
• Температурный диапазон: -40°C ~ 85°C
• Монтаж: Surface Mount (поверхностный монтаж)
• Размеры: 56.4 мм x 48.0 мм x 12.7 мм (2.22" x 1.89" x 0.50")

Возможные аналоги

• RPA100H-2405SRW/P от Recom Power
• PQ60150QEA25PNS от Artesyn Embedded Technologies
• MEV5D0505SC от Murata Power Solutions

Применяйте PTB48600AAS от Texas Instruments для обеспечения надежного и стабильного энергоснабжения в ваших электронных устройствах.
