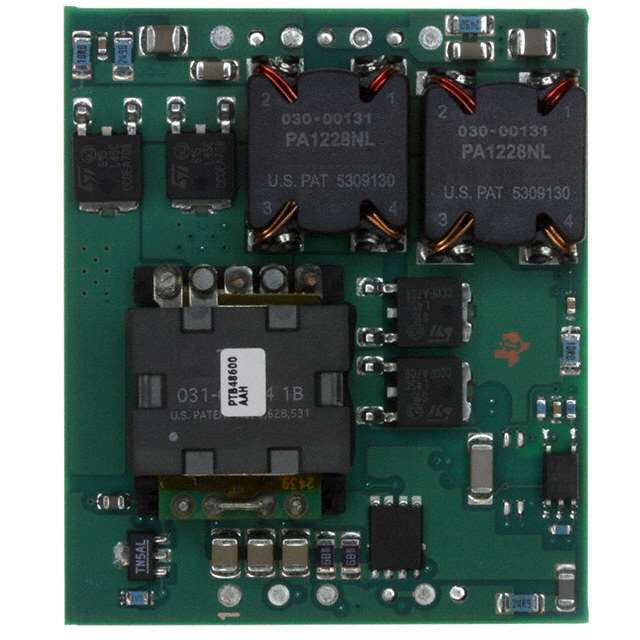

Драйвер PTB48600AAH от Texas Instruments

Общее описание

PTB48600AAH — это изолированный преобразователь постоянного тока (DC-DC) от Texas Instruments, предназначенный для преобразования входного напряжения в два выходных напряжения с фиксированными уровнями. Это устройство может работать с входным напряжением в диапазоне от 36 В до 75 В и обеспечивает стабильные выходные напряжения на уровнях +5 В и -5 В. PTB48600AAH подходит для различных приложений, требующих высокой эффективности и компактного монтажа.

Преимущества

• Высокая эффективность: Преобразователь достигает эффективности до 85%, что минимизирует потери энергии и тепловыделение.
• Изолированный выход: Изоляция на уровне 1.5 кВ обеспечивает безопасность и надежность работы в системах с различными уровнями напряжений.
• Широкий диапазон входного напряжения: Поддержка входного напряжения от 36 В до 75 В делает этот модуль универсальным для различных приложений.
• Компактный корпус: Устройство выполнено в компактном корпусе 8-DIP, что упрощает интеграцию в существующие системы.

Недостатки

• Малый диапазон выходных напряжений: +5 В и -5 В могут не подходить для некоторых специфических приложений.
• Не предназначен для новых разработок: Этот продукт помечен как «Not For New Designs», что может ограничить его использование в новых проектах.

Типовое использование

• Преобразователи напряжения для информационного оборудования (IT и телекоммуникационные системы).
• Медицинское оборудование.
• Промышленные системы автоматизации.
• Электроника общего назначения, требующая стабильных двуполярных выходных напряжений.

Рекомендации по применению

• Обязательно следуйте рекомендуемым условиям эксплуатации, указанным в технической документации от Texas Instruments.
• Убедитесь в правильной полярности подключаемых цепей, чтобы избежать повреждения устройства.
• Используйте соответствующие элементы фильтрации на входе и выходе для поддержания стабильной работы устройства.

Основные технические характеристики

• Тип: Изолированный модуль
• Число выходов: 2
• Входное напряжение (мин.): 36 В
• Входное напряжение (макс.): 75 В
• Выходное напряжение 1: +5 В
• Выходное напряжение 2: -5 В
• Макс. выходной ток: 8.5 А (по каждому выходу)
• Мощность: 85 Вт
• Изоляционное напряжение: 1.5 кВ
• Применение: ИТ (коммерческое оборудование)
• КПД: 85%
• Тип монтажа: Сквозной (Through Hole)
• Корпус/гнездо: 8-DIP модуль
• Размеры: 56.4 мм x 48.0 мм x 12.0 мм

Возможные аналоги

• PTB48600AAZ: Территориально схожий модуль с улучшенными характеристиками.
• PTB48600AAQ: Схожий модуль с спецификациями, аналогичными PTB48600AAH, но с расширенными функциональными возможностями.

Для получения более детальной информации и доступности на складе, рекомендуем обратиться к представителю Texas Instruments или официальному дистрибьютору.
