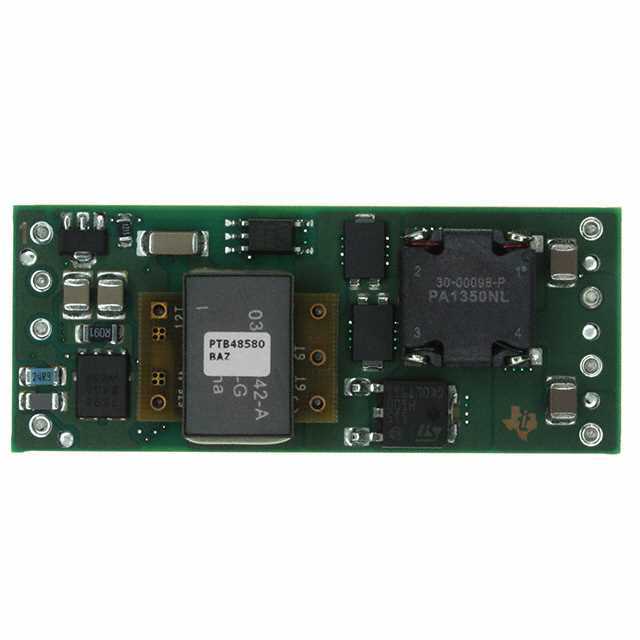

PTB48580BAZ

PTB48580BAZ от Texas Instruments

Общее описание:

PTB48580BAZ — это высокоэффективный DC-DC преобразователь модульного типа от компании Texas Instruments. Модуль предоставляет две изолированные выходные линии напряжением +12 В и -12 В при номинальном выходном токе 1.25 А. Это идеальное решение для приложений, требующих высокоэффективного преобразования напряжения и надежной изоляции, таких как телекоммуникационные системы и промышленные приборы.

Преимущества:

• Высокий КПД до 88%
• Изолированное напряжение 1.5 кВ для безопасного использования
• Компактный размер, удобство монтажа (поверхностный монтаж)
• Устойчивость к широкому диапазону температур (-40°C ~ 85°C)
• Защита от перенапряжения (OCP), перегрева (OTP), и пониженного напряжения (UVLO)
• Возможность дистанционного включения/выключения

Недостатки:

• Статус "Снят с производства" может усложнить получение поставки
• Ограничение по мощности до 30 Вт не подходит для всех применений

Типовое использование:

• Телекоммуникационные системы
• Промышленные приборы и системы управления
• Системы питания сетей передачи данных
• Медицинские и измерительные приборы (при наличии соответствующей сертификации)

Рекомендации по применению:

• Убедитесь, что входное напряжение находится в пределах допустимых значений (36В - 75В)
• Для максимальной эффективности используйте хороший теплоотвод, особенно при максимальных нагрузках
• Тщательно проектируйте PCB для минимизации электромагнитных помех

Основные технические характеристики:

• Входное напряжение: 36В - 75В
• Выходное напряжение: +12В, -12В
• Выходной ток: 1.25А (для каждого выхода)
• Мощность: 30Вт
• Изоляция: 1.5 кВ
• КПД: 88%
• Температура эксплуатации: -40°C ~ 85°C
• Монтаж: Поверхностный монтаж
• Корпус: 8-SMD модуль
• Размеры: 56.4 мм x 22.9 мм x 11.1 мм

Возможные аналоги:

• DCM12TFAN от Murata Power Solutions
• VHK150W-Q48-S12-DIP от CUI Inc
• PWR8S12-122257 от Mean Well
