PTB48540CAZ

PTB48540CAZ от Texas Instruments

Общее описание

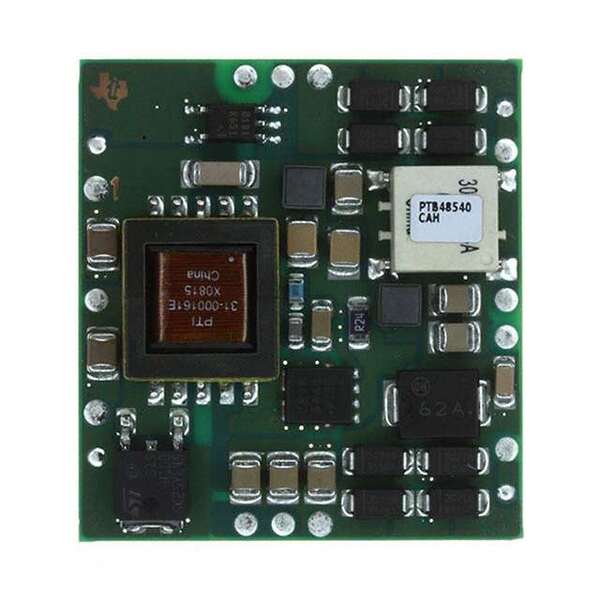

PTB48540CAZ от компании Texas Instruments — это изолированный преобразователь DC/DC, предназначенный для использования в системах Power over Ethernet (PoE). Он обеспечивает высокую надежность и стабильность работы в широком диапазоне напряжений входа и выходного тока. Этот модуль идеально подходит для коммерческих приложений, где важны изоляция и стабильность напряжения.

Преимущества

• Изоляция 1.5 кВ: Обеспечивает высокий уровень безопасности и защиты.
• Высокая эффективность (85%): Позволяет снизить тепловыделение и улучшить энергоэффективность.
• Широкий диапазон входных напряжений (36-57 В): Подходит для различных источников питания.
• Встроенные защиты: Защита от перенапряжения (OCP), перегрева (OTP), короткого замыкания (SCP) и пониженного напряжения (UVLO).

Недостатки

• Снято с производства: Постепенно заменяется новыми моделями, поэтому доступность на рынке может быть ограничена.

Типовое использование

• Системы Power over Ethernet (PoE)
• Телекоммуникационные оборудования
• Оборудование для передачи данных
• Промышленные системы управления

Рекомендации по применению

• Монтаж: Поверхностный монтаж (SMD) значительно упрощает установку на печатную плату.
• Температурный диапазон: Рабочая температура от -40°C до +85°C обеспечивает бесперебойную работу в различных условиях окружающей среды.
• Использование защитных схем: Встроенные защиты могут значительно повысить надежность и долговечность системы.

Основные технические характеристики

• Число выходов: 1
• Входное напряжение: от 36 В до 57 В
• Выходное напряжение: 12 В
• Максимальный выходной ток: 850 мА
• Мощность: 10 Вт
• Изоляция: 1.5 кВ
• Эффективность: 85%
• Монтаж: Поверхностный монтаж
• Габариты: 41.2 мм x 38.0 мм x 9.6 мм

Возможные аналоги

• PDS1-S12-S15-M от Mean Well
• TEN 5-2411 от Traco Power
• RKE-12,5-4850 от Recom Power

Заключение

Преобразователь PTB48540CAZ — это надежное решение для систем Power over Ethernet и других приложений, требующих изолированного источника питания. Он обладает широким диапазоном рабочих условий и высокой эффективностью, что делает его отличным выбором для различных промышленных и коммерческих применений.
