PTB48540CAH

Общее описание

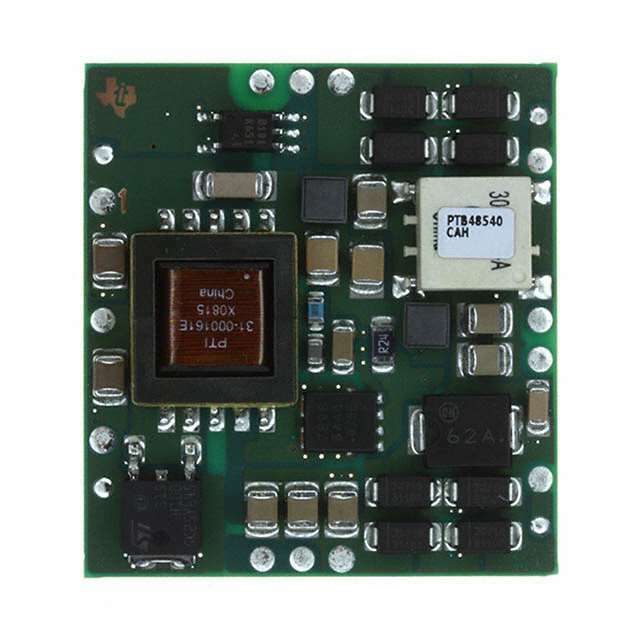

PTB48540CAH – это изолированный модуль PoE (Power over Ethernet) от Texas Instruments, предназначенный для преобразования постоянного напряжения. Этот DC-DC преобразователь обеспечивается одним выходом напряжения 12В с выходным током до 850мА и имеет входное напряжение в диапазоне от 36 до 57В. Модуль выполнен в корпусе типа Through Hole и имеет мощность 10Вт.

Преимущества

• Высокая степень изоляции: Напряжение изоляции 1.5 kV обеспечивает надежную защиту от электромагнитных помех.
• Компактность: Уменьшенные размеры позволяют использовать модуль в различных приложениях с ограниченным пространством.
• Широкий диапазон входного напряжения: От 36В до 57В, что делает его универсальным для различных условий эксплуатации.
• Высокая эффективность: КПД до 85% уменьшает тепловыделение и повышает энергоэффективность системы.

Недостатки

• Не рекомендуется для новых разработок: Некоторые современные разработки могут потребовать использование более новых и улучшенных компонентов.
• Ограниченная мощность: Мощность 10Вт может быть недостаточной для более требовательных приложений.

Типовое использование

• Системы Power over Ethernet (PoE)
• Телекоммуникационные устройства
• Промышленные системы автоматизации
• Вспомогательное питание для сетевых устройств

Рекомендации по применению

Для достижения оптимальной производительности модуля PTB48540CAH, рекомендуется:

• Использовать надлежащие методы теплоотвода для управления температурой при максимальной нагрузке.
• Успользовать его в условиях, где требуется высокая степень изоляции и широкий диапазон входных напряжений.
• Внимательно следить за допустимыми рабочими условиями в диапазоне температур от -40°C до +85°C.

Основные технические характеристики

• Входное напряжение (Min): 36В
• Входное напряжение (Max): 57В
• Выходное напряжение: 12В
• Максимальный выходной ток: 850мА
• Мощность: 10Вт
• Напряжение изоляции: 1.5 kV
• Эффективность: 85%
• Температурный диапазон: от -40°C до +85°C
• Способ монтажа: Сквозное отверстие (Through Hole)
• Корпус: 13-DIP Module

Возможные аналоги

• DC/DC преобразователи аналогичной мощности и диапазона входных напряжений
• Другие модели PoE модулей от Texas Instruments

Этот модуль подходит для приложений, требующих надежного и эффективного преобразования постоянного напряжения в условиях, нуждающихся в изоляции и PoE поддержки.
