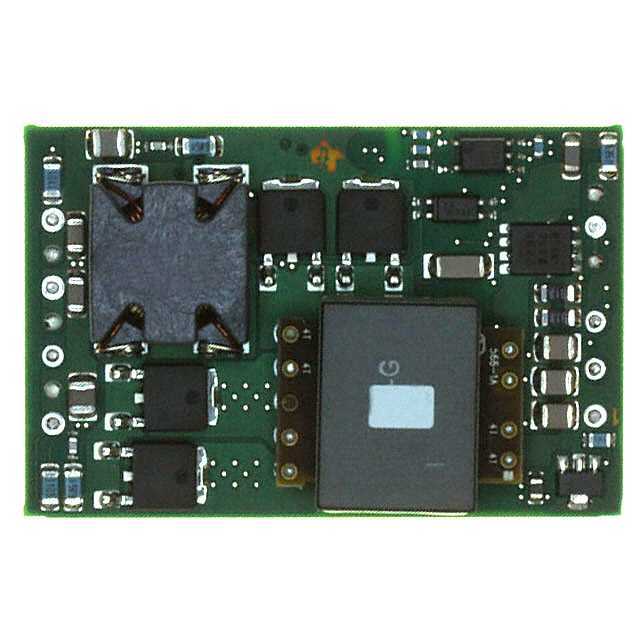

PTB48511BAZ

PTB48511BAZ от Texas Instruments

Общее описание

PTB48511BAZ — это мощный DC-DC преобразователь от компании Texas Instruments. Этот компонент предназначен для использования в промышленных технологиях и коммерческих электронных приложениях. Он может преобразовывать входное напряжение в широкий диапазон значений и выдавать два стабилизированных выходных напряжения +12V и -12V. Высокая эффективность и широкие функциональные возможности делают этот модуль отличным выбором для разнообразных применений.

Преимущества

• Высокая эффективность (до 89%)
• Широкий диапазон входного напряжения (36-75V)
• Высокая изоляция (до 1.5 kV)
• Компактный размер
• Множество функций защиты (OCP, OTP, OVP, UVLO)

Недостатки

• Снято с производства: Статус "Obsolete" (устаревший), что может затруднить приобретение и поддержку в будущем.
• Максимальная мощность ограничена 72 Вт. Для более мощных приложений может потребоваться другой модуль.

Типовое использование

• Коммерческие информационные технологии (ITE)
• Телекоммуникации
• Промышленные системы управления
• Медицинские приборы и оборудование

Рекомендации по применению

• Обеспечить адекватное охлаждение, чтобы поддерживать стабильную работу при максимальной нагрузке и температуре.
• Особое внимание уделить правильной пайке и монтажу модуля для надежного подключения.

Основные технические характеристики

• Тип: Изолированный модуль
• Количество выходов: 2
• Входное напряжение (мин.): 36V
• Входное напряжение (макс.): 75V
• Выходное напряжение 1: 12V
• Выходное напряжение 2: -12V
• Максимальный выходной ток: 3A, 3A
• Выходная мощность: 72 Вт
• Изоляционное напряжение: 1.5 kV
• Температурный диапазон работы: -40°C ~ 85°C
• Эффективность: до 89%
• Монтажный тип: Поверхностный монтаж
• Корпус / габариты:
  • Длина: 56.4 мм
  • Ширина: 36.8 мм
  • Высота: 13.2 мм
• Функции управления: Включение/выключение, активный низкий уровень

Возможные аналоги

• PTB48550AAZ от Texas Instruments
• PTB48560AAZ от Texas Instruments

Заключение

PTB48511BAZ — это надежный и эффективный DC-DC преобразователь, который найдет свое применение в различных коммерческих и промышленных приложениях. Однако, учитывая, что он снят с производства, рекомендуется рассмотреть аналогичные модели для новых разработок.
