PTB48502AAS

PTB48502AAS от Texas Instruments

Общее описание

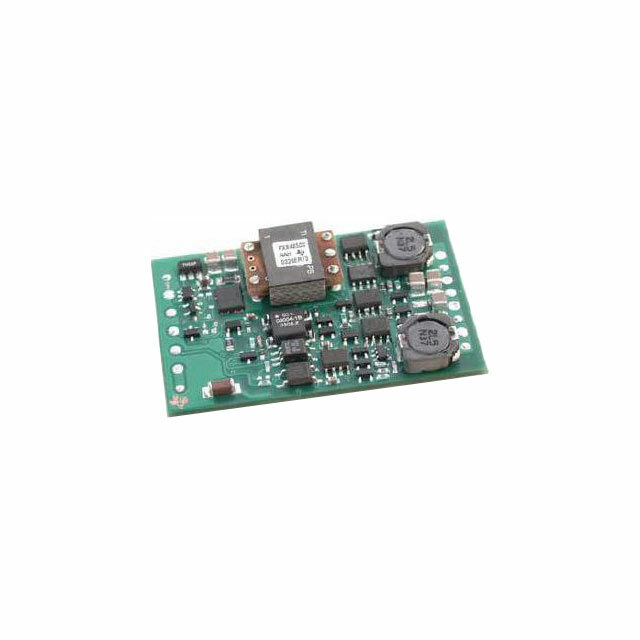

PTB48502AAS - это изолированный модуль DC/DC-конвертера от компании Texas Instruments, предназначенный для преобразования входного напряжения от 36В до 75В в два выхода с напряжениями 3.3В и 1.2В. Обеспечивая до 10А и 13А соответственно, этот модуль способен снабжать высоконагруженные системы, такие как серверы, телекоммуникационные устройства и промышленное оборудование.

Преимущества

• Высокая эффективность: до 82%, что позволяет уменьшить тепловые потери и обеспечить стабильную работу при высоких нагрузках.
• Широкий диапазон входного напряжения: 36В до 75В, подходит для различных промышленных и коммерческих приложений.
• Изолированный: напряжение изоляции 1.5 кВ для безопасной работы.
• Надежность: имеет защиту от перегрева (OTP), перенапряжения (OVP) и недостаточного напряжения (UVLO).

Недостатки

• Снято с производства: может быть сложно найти на рынке, рекомендуются альтернативные модели.
• Размеры: модуль имеет относительно большие размеры (56.4мм x 36.8мм x 12.7мм), что может ограничить его применение в компактных устройствах.

Типовое использование

• Серверное оборудование
• Телекоммуникационная аппаратура
• Промышленные системы
• Системы управления питанием

Рекомендации по применению

• Охлаждение: рекомендуется использовать радиаторы и/или системы активного охлаждения для обеспечения надёжной работы при высоких нагрузках.
• Монтаж: предпочтительно поверхностный монтаж для упрощения установки и пространственной оптимизации на печатной плате.
• Внимание к защите: обязательно использование входных и выходных фильтров для предотвращения скачков напряжения и электромагнитных помех.

Основные технические характеристики

• Диапазон входного напряжения: 36В - 75В
• Диапазон выходного напряжения: 3.3В и 1.2В
• Максимальный выходной ток: 10А и 13А
• Мощность: до 45 Вт
• Коэффициент изоляции: 1.5 кВ
• Рабочая температура: -40°C ~ 85°C
• Эффективность: до 82%
• Размеры: 56.4 мм x 36.8 мм x 12.7 мм

Возможные аналоги

• PTB48500AAS от Texas Instruments
• PTB48503AAS от Texas Instruments
• PTB48505AAS от Texas Instruments

Эти аналоги также предлагают сходные функции и характеристики, но рекомендуется подтвердить их совместимость с требуемыми техническими параметрами перед применением.

Будьте внимательны при выборе компонентов и всегда проверяйте техническую документацию на соответствие вашим требованиям.
