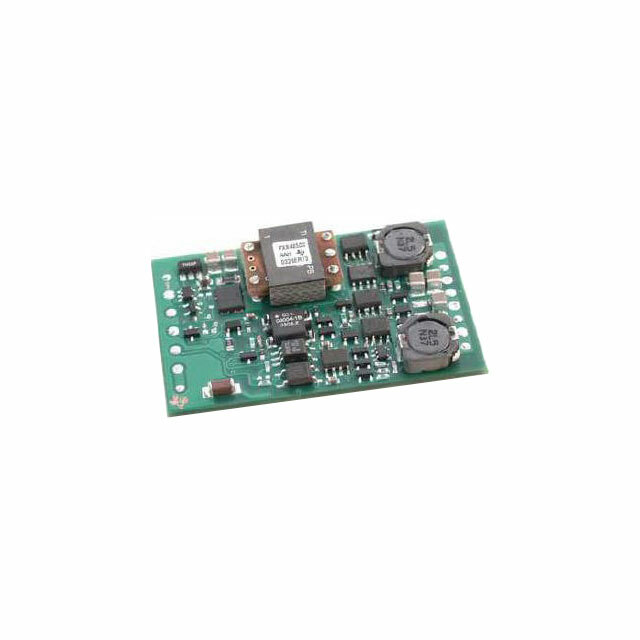

PTB48502AAH

PTB48502AAH от Texas Instruments

Общее описание

PTB48502AAH — это изолированный DC-DC преобразователь от компании Texas Instruments. Он оснащен двумя выходами с напряжением 3.3 В и 1.2 В, что делает его идеальным решением для широкого спектра применений, требующих высокой надежности и эффективности. Модель поддерживает входное напряжение в диапазоне от 36 В до 75 В, обеспечивая выходную мощность до 45 Вт.

Преимущества

• Высокая плотность мощности: Обеспечивает до 45 Вт выходной мощности с компактными размерами.
• Изолированный выход: Повышает безопасность и надежность системы.
• Широкий диапазон входных напряжений: 36 В - 75 В, что делает преобразователь универсальным для различных промышленных приложений.
• Высокая эффективность: До 82%, что снижает потери энергии и тепловыделение.
• Широкий температурный диапазон: От -40°C до 85°C, что позволяет использовать устройство в различных условиях окружающей среды.

Недостатки

• Снято с производства: Продукт является устаревшим, что может вызвать сложности с его приобретением и поддержкой.
• Относительно высокая стоимость: Более высокая цена по сравнению с современными аналогами.

Типовое использование

• Серверные и телекоммуникационные системы
• Промышленные контрольные системы
• Оборудование для передачи данных и сетевые устройства

Рекомендации по применению

• Убедитесь, что входное напряжение находится в пределах допустимого диапазона (36 В - 75 В).
• Поддерживайте хорошую вентиляцию в области установки для отвода тепла.
• Проверьте изоляцию между входом и выходом для обеспечения безопасной эксплуатации.

Основные технические характеристики

• Количество выходов: 2
• Входное напряжение: от 36 В до 75 В
• Выходное напряжение 1: 3.3 В
• Выходное напряжение 2: 1.2 В
• Максимальный выходной ток: 10 А (3.3 В), 13 А (1.2 В)
• Выходная мощность: 45 Вт
• Изоляционное напряжение: 1.5 кВ
• Эффективность: до 82%
• Рабочая температура: от -40°C до 85°C
• Тип монтажа: сквозное отверстие (Through Hole)
• Размеры: 56.4 мм x 36.8 мм x 12.0 мм (2.22" x 1.45" x 0.47")

Возможные аналоги

• [PTB48503AAH](https://www.digikey.com/product-detail/en/texas-instruments/PTB48503AAAQ/P48503AAH-ND/484531) от Texas Instruments: аналог с немного другими техническими характеристиками.
• [BQB0208A](https://www.digikey.com/product-detail/en/recom-power/BQB0208A/REC00K-ND/2122849) от RECOM Power: подходит для широкого диапазона входных напряжений и дополнительных функций защиты.

Использование PTB48502AAH может стать отличным решением для вашей системы питания, если учитывать все перечисленные особенности и рекомендации.
