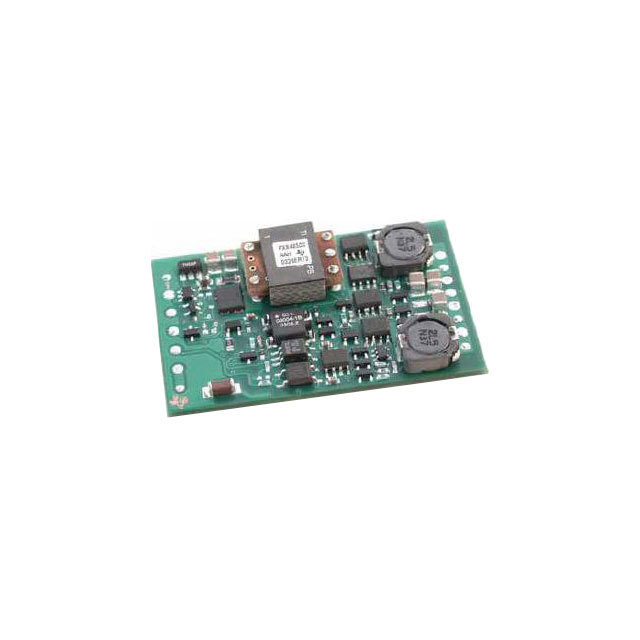

PTB48500AAS

PTB48500AAS от Texas Instruments

Общее описание

PTB48500AAS — это изолированный модуль постоянного тока, произведенный компанией Texas Instruments, предназначенный для преобразования напряжений. Этот преобразователь обеспечивает два выхода — 3.3В и 1.2В при входном напряжении от 36В до 75В. Максимальная выходная мощность достигает 28 Вт, что делает его подходящим для широкого спектра приложений, включая коммерческие и телекоммуникационные системы.

Преимущества

• Высокая эффективность: до 82%, что позволяет снизить энергопотребление и тепловыделение.
• Широкий диапазон входных напряжений: от 36В до 75В, что обеспечивает гибкость применения в различных системах.
• Два выхода: возможность одновременно получать два напряжения — 3.3В и 1.2В.
• Защита: наличие защиты от перенапряжений, перегрева и пониженного входного напряжения.

Недостатки

• Статус "Устаревший": компонент больше не производится и может быть ограниченно доступен на рынке.
• Поверхностный монтаж: требует более сложных методов установки по сравнению с выводными компонентами.

Типовое использование

• Телекоммуникационные системы
• Информационно-техническое оборудование (ITE)
• Защищенные сети и серверные системы
• Системы распределенного питания

Рекомендации по применению

Используйте PTB48500AAS в системах, где необходимы стабильные изолированные мощности при напряжениях 3.3В и 1.2В. Обратите внимание на требования к охлаждению, так как модули могут выделять значительное количество тепла при больших нагрузках.

Основные технические характеристики

• Тип: Изолированный модуль
• Количество выходов: 2
• Входное напряжение: от 36В до 75В
• Выходное напряжение 1: 3.3В
• Выходное напряжение 2: 1.2В
• Максимальный выходной ток: 6А (3.3В), 7А (1.2В)
• Выходная мощность: 28 Вт
• Изоляционное напряжение: 1.5 кВ
• Рабочая температура: от -40°C до +85°C
• Коэффициент полезного действия: до 82%
• Монтаж: Поверхностный монтаж
• Корпус: 10-SMD модуль
• Размеры: 2.22" x 1.45" x 0.49" (56.4мм x 36.8мм x 12.6мм)

Возможные аналоги

• PTB48500AAR: Аналогичная модель с немного иными характеристиками
• DCDC преобразователи Vicor® серии VI-J00

Заключение

PTB48500AAS от Texas Instruments предлагает мощный и эффективный способ преобразования напряжений в различных приложениях, требующих надежности и гибкости. Однако, в связи с устаревшим статусом, рекомендуется искать доступные аналоги или проверенные запасы в доверенных поставщиках.
