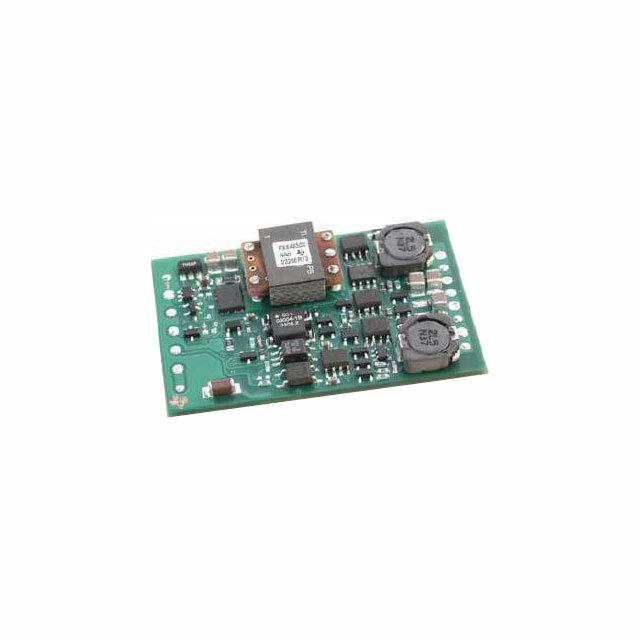

PTB48500AAH

PTB48500AAH от Texas Instruments

Описание

PTB48500AAH — это изолированный DC-DC преобразователь, разработанный для применения в сложных электронных системах. Имея два выхода с номинальными напряжениями 3.3 В и 1.2 В, этот модуль поддерживает входное напряжение в диапазоне от 36 В до 75 В и предоставляет мощность до 28 Вт, что делает его отличным выбором для промышленных и коммерческих проектов.

Преимущества

• Высокая эффективность: 82% при максимальной нагрузке, что снижает теплоотведение и повышает долговечность.
• Широкий диапазон входного напряжения: От 36 В до 75 В, позволяет использовать в различных условиях и приложениях.
• Два выхода: 3.3 В и 1.2 В с током до 6 А и 7 А соответственно, обеспечивая гибкость и адаптивность для систем с множественными напряжениями.

Недостатки

• Снято с производства: Этот модуль имеет статус "устаревший", поэтому его может быть сложно найти на рынке.
• Ограниченная мощность: При мощности 28 Вт может не удовлетворить требования высокоинтенсивных приложений.

Типовое использование

• Промышленные системы управления
• Телекоммуникационное оборудование
• ИТ и коммерческие приложения

Рекомендации по применению

• Термостойкость: Рабочая температура от -40°C до +85°C позволяет использовать его в экстремальных условиях.
• Изоляция: 1.5 кВ напряжении изоляции делает его безопасным для использования в критических приложениях.

Основные технические характеристики

• Тип: Изолированный модуль
• Количество выходов: 2
• Входное напряжение (минимум): 36 В
• Входное напряжение (максимум): 75 В
• Выходное напряжение 1: 3.3 В
• Выходное напряжение 2: 1.2 В
• Максимальный выходной ток: 6 А (выход 1), 7 А (выход 2)
• Мощность: 28 Вт
• Напряжение изоляции: 1.5 кВ
• Требования к монтажу: Сквозное отверстие (Through Hole)
• Габариты: 56.4 мм х 36.8 мм х 12.0 мм

Возможные аналоги

• PTB48500AAA от Texas Instruments: Идентичен, но с другим типом крепления.
• PTB48530AAS от Texas Instruments: Преобразователь аналогичного класса, но с другими параметрами выходного напряжения.

Этот описательный материал на основе ключевых характеристик и особенностей PTB48500AAH поможет вам оценить его преимущества и решить, подходит ли данный модуль для ваших нужд.
