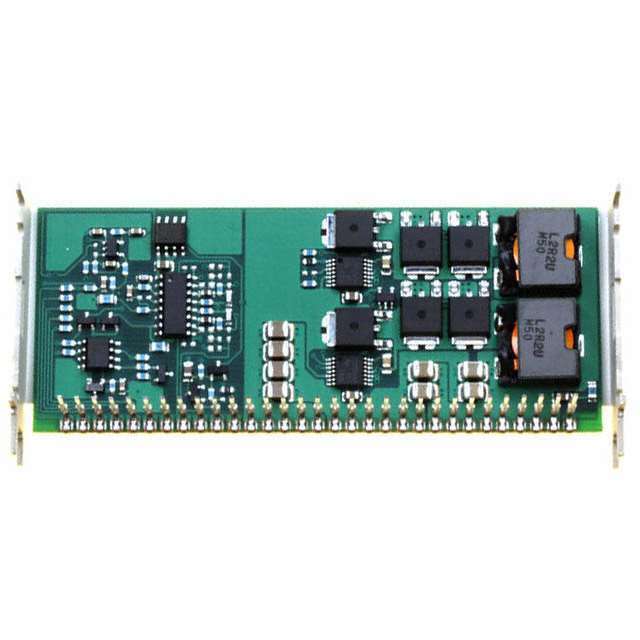

PT8121C

PT8121C - DC-DC Конвертер от Texas Instruments

Общее описание

PT8121C – это мощный, не изолированный модуль DC-DC понижающего преобразователя. Он поддерживает входное напряжение от 10,8 В до 13,2 В и обеспечивает выходное напряжение, регулируемое в пределах от 1,3 В до 3,5 В с максимальным выходным током до 30 А. Этот модуль предназначен для использования в различных промышленных и коммерческих применениях, где требуется стабильное и регулируемое питание.

Преимущества

• Высокий КПД: До 91%, что снижает тепловые потери и улучшает производительность системы.
• Компактный размер: Подходит для поверхностного монтажа, что экономит место на печатной плате.
• Широкий диапазон выходных напряжений: Регулируемое напряжение для более гибкого использования в различных схемах.
• Высокий выходной ток: Поддержка до 30 А для питания требовательных нагрузок.

Недостатки

• Статус: Устаревший продукт: Этот модуль может быть труднее найти на рынке, так как он больше не производится и может быть заменен на более современные аналоги.

Типовое использование

• Серверы и центры обработки данных
• Промышленные системы управления
• Энергетика и телекоммуникации
• Высокопроизводительные вычислительные системы
• Питание микропроцессоров и других мощных электронных компонентов.

Рекомендации по применению

• Охлаждение: Обеспечение достаточного охлаждения для эффективной работы и долговечности модуля.
• Правильная разводка: Для обеспечения минимального уровня шумов и паразитных характеристик.
• Проверка входного напряжения: Убедитесь, что напряжение питания находится в допустимом диапазоне от 10,8 В до 13,2 В.

Основные технические характеристики

• Диапазон входного напряжения: 10,8 В – 13,2 В
• Диапазон выходного напряжения: 1,3 В – 3,5 В (регулируемое)
• Максимальный выходной ток: 30 А
• КПД: До 91%
• Рабочая температура: От -40°C до +85°C
• Тип монтажа: Поверхностный монтаж (SMD)
• Корпус: 31-SMD модуль

Возможные аналоги

• PTQ20010A (Texas Instruments): Современный аналог с улучшенными характеристиками.
• OKR-T/30-W12-C (Murata Power Solutions): Модуль понижающего преобразователя с аналогичными параметрами.
• LMZ31530 (Texas Instruments): Интегрированный модуль регулятора напряжения с высокой плотностью мощности.

Этот модуль является отличным выбором для использования в мощных и надежных системах электропитания, требующих компактного и эффективного решения.
