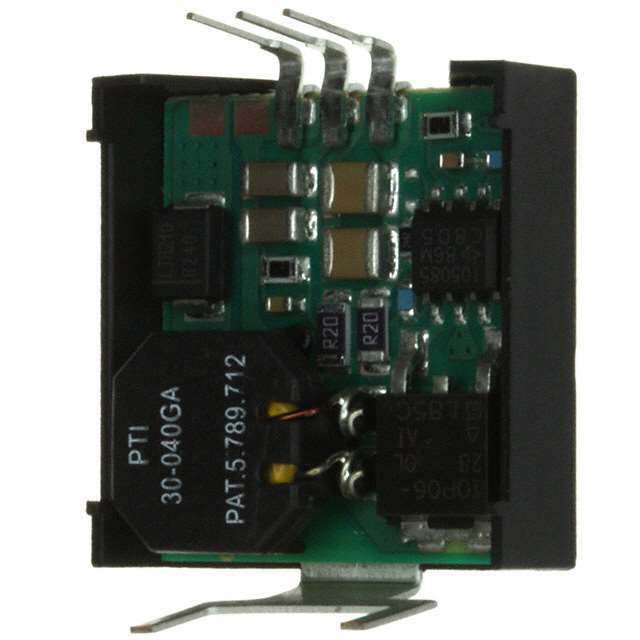

PT78NR252H

PT78NR252H от Texas Instruments

Общее описание

PT78NR252H является DC-DC преобразователем, не изолированным модулем PoL (Point of Load) от Texas Instruments. Этот преобразователь предназначен для преобразования входного напряжения 9-15 В постоянного тока в стабилизированное выходное напряжение -5,2 В постоянного тока с максимальным током выхода 2 А.

Преимущества

• Высокая эффективность: КПД до 78%, что снижает энергопотери и тепловыделение.
• Компактность: Компактные размеры и удобный форм-фактор позволяют легко интегрировать модуль в различные системы.
• Надежность: Защита от перегрева и короткого замыкания увеличивает надежность работы устройства.

Недостатки

• Не самый высокий КПД: Хотя 78% — это неплохой показатель, существуют решения с более высоким КПД.
• Ограниченный диапазон входного напряжения: Диапазон входного напряжения ограничен 9-15 В, что может не подходить для всех применений.

Типовое использование

• Промышленные системы автоматизации.
• Электронные системы питания в ИТ и коммерческих применениях.
• Устройства, требующие точного низковольтного напряжения в диапазоне 5 В.

Рекомендации по применению

• Убедитесь, что диапазон входного напряжения соответствует требованиям модуля (9-15 В).
• Учтите ограничения по рабочей температуре (0°C до 85°C).
• Обеспечьте достаточное охлаждение для предотвращения перегрева при максимальной нагрузке.

Технические характеристики

• Входное напряжение: 9В - 15В
• Выходное напряжение: -5.2В
• Максимальный выходной ток: 2А
• КПД: до 78%
• Рабочая температура: 0°C ~ 85°C
• Защита: Защита от перегрева (OTP), защита от короткого замыкания (SCP)
• Тип монтажа: сквозное отверстие (Through Hole), угловое.
• Размер: 25.7мм х 23.6мм х 9.7мм

Возможные аналоги

• LM7805 (стабилизатор напряжения).
• PT78HT205H от Texas Instruments (аналогичный стабилизатор напряжения, но с выходом 5В).
• Murata OKI-78SR-5/1.5-W36-C (альтернативный DC-DC преобразователь).

Этот модуль PT78NR252H является отличным выбором для приложений, требующих стабилизированного отрицательного выходного напряжения и высокой эффективности.
