PT7779C

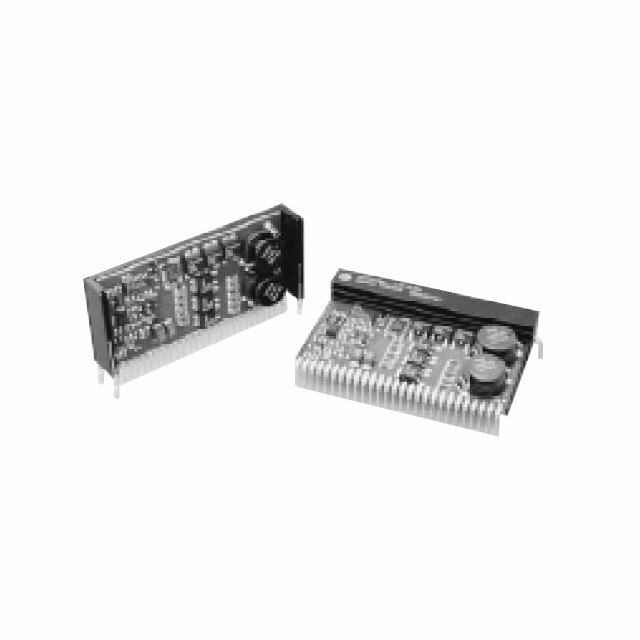

PT7779C от Texas Instruments

Общее описание

DC-DC преобразователь PT7779C – это высокоэффективный, не изолированный PoL (Point of Load) модуль. Он обеспечивает стабилизированное выходное напряжение в диапазоне от 1.3 до 3.5 В при максимальном выходном токе 32 А, идеально подходящий для применения в различной коммерческой электронике и ИТ-устройствах.

Преимущества

• Высокая эффективность: До 90% для минимизации потерь энергии и тепловыделения.
• Широкий диапазон выходных напряжений: Настраиваемый выход от 1.3 до 3.5 В удовлетворяет разнообразные потребности оборудования.
• Высокий выходной ток: Максимум 32 А, что позволяет использовать модуль в мощных приложениях.
• Компактный форм-фактор: Поверхностный монтаж (Surface Mount) упрощает интеграцию в проекты.

Недостатки

• Статус "устаревший": Модуль снят с производства, что может осложнить его приобретение.
• Ограниченный диапазон входных напряжений: 4.5V - 5.5V, что делает его подходящим только для определенных источников питания.

Типовое использование

• Компьютерные серверы
• Телекоммуникационное оборудование
• Сетевые устройства
• Автоматизированные системы управления

Рекомендации по применению

• Используйте в устройствах, требующих высокой плотности мощности и надежности.
• Следует учитывать тепловыделение при проектировании размещения для улучшения теплоотвода.
• Удостоверьтесь, что входное напряжение в диапазоне 4.5V - 5.5V для корректной работы.

Основные технические характеристики

• Входное напряжение (мин): 4.5V
• Входное напряжение (макс): 5.5V
• Диапазон выходного напряжения: 1.3V ~ 3.5V
• Максимальный выходной ток: 32А
• Эффективность: До 90%
• Температурный диапазон работы: -40°C ~ 85°C
• Тип монтажа: Поверхностный монтаж
• Размер / габариты: Компактный 27-SMD модуль

Возможные аналоги

• PTN78020WAH: Аналогичный не изолированный модуль от Texas Instruments с немного отличающими характеристиками.
• DCDC3-500-5: Преобразователь от другого производителя с аналогичными характеристиками для тех же видов применений.

Заключение

PT7779C от Texas Instruments является отличным выбором для проектировщиков, ищущих высокоэффективный и мощный DC-DC преобразователь для коммерческих и ИТ-устройств. Однако, учитывая его устаревший статус, рекомендуется рассмотреть доступные аналоги для долгосрочных проектов.
