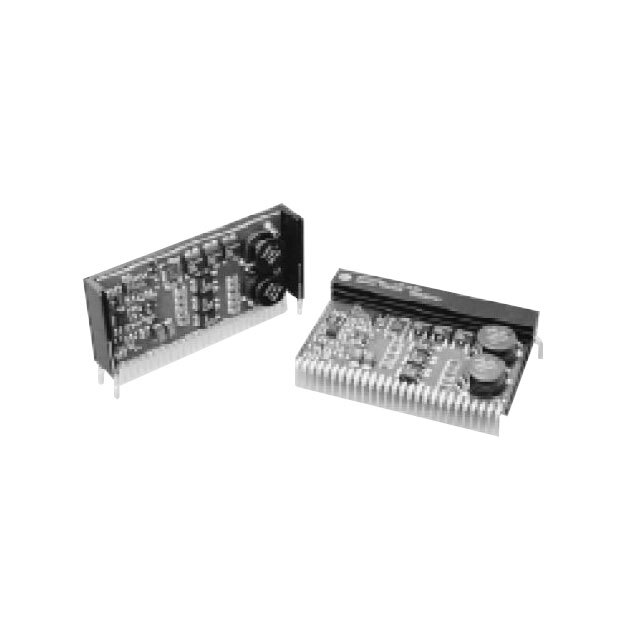

PT7777C

PT7777C Texas Instruments

Общее описание

PT7777C — это высокоэффективный DC/DC преобразователь от компании Texas Instruments, выполненный в виде PoL (Point of Load) модуля. Преобразователь предназначен для обеспечения стабилизированного напряжения питания для различных низковольтных цифровых и аналоговых систем, требующих высокой плотности мощности.

Преимущества

• Высокая эффективность: Преобразователь имеет КПД до 95%, что позволяет значительно уменьшить тепловые потери и повысить надежность системы.
• Компактный размер: Модуль выполнен в виде SMD (Surface Mount Device), что облегчает его интеграцию в компактные решения.
• Широкий диапазон входного напряжения: Поддержка входного напряжения от 4,5 В до 5,5 В позволяет использовать модуль в различных приложениях.
• Высокий выходной ток: Преобразователь способен обеспечить выходной ток до 32 А, что подходит для питания мощных нагрузок.

Недостатки

• Ограниченный температурный диапазон: Рабочий температурный диапазон от 0°C до 85°C может ограничить применение модуля в экстремальных условиях.
• Снятый с производства: Данный модуль снят с производства, что может усложнить его поиск и покупку.

Типовое использование

• Серверы и телекоммуникационные оборудование
• Высокопроизводительные вычислительные системы
• Промышленные контроллеры и автоматизация
• Встраиваемые системы питания

Рекомендации по применению

• Теплоотвод: Важно учитывать необходимость использования радиаторов или других средств отвода тепла, особенно при высоких нагрузках.
• Фильтрация входного напряжения: Для обеспечения стабильной работы рекомендуется использовать качественные конденсаторы на входе и выходе модуля.
• Монтаж: Используйте SMD монтаж, чтобы максимально эффективно использовать пространство на плате и улучшить теплоотвод.

Основные технические характеристики

• Входное напряжение: 4.5 В - 5.5 В
• Выходное напряжение: 1.3 В - 3.5 В
• Максимальный выходной ток: 32 А
• КПД: до 95%
• Рабочая температура: 0°C - 85°C
• Корпус: 27-SMD модуль

Возможные аналоги

• PTV08080W от Texas Instruments: Аналогичный модуль с возможностью настройки выходного напряжения.
• LMZ31710 от Texas Instruments: Высокопроизводительный модуль с широким диапазоном входных и выходных напряжений.
• LTM4646 от Analog Devices: Высокоточный двухканальный модуль DC/DC преобразователя с высокой плотностью мощности.
