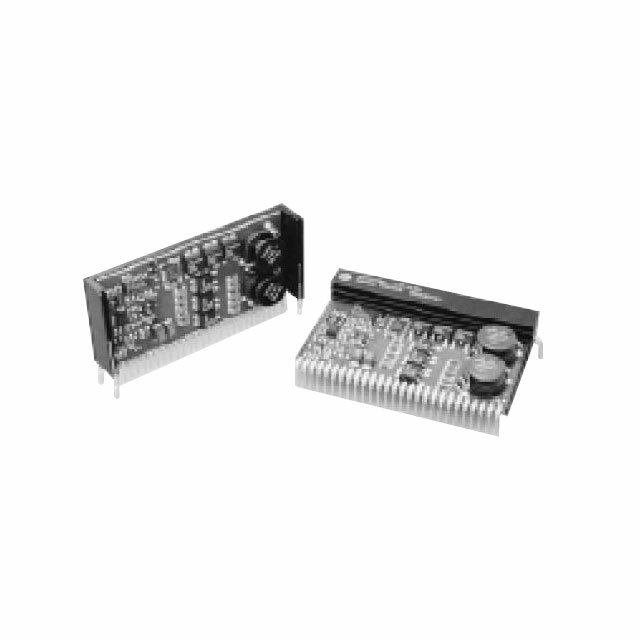

PT7775C

PT7775C от Texas Instruments

Общее описание

PT7775C — это компактный и мощный DC-DC преобразователь от компании Texas Instruments. Это модуль типа Non-Isolated PoL (Point of Load), предназначенный для применения в информационно-техническом оборудовании (ITE). Модуль обеспечивает высокую плотность мощности и универсальность в различных электронных устройствах, требующих стабильного источника напряжения.

Преимущества

• Высокая эффективность: До 90% при типичных условиях работы.
• Компактные размеры: Пакет 27-SMD, что позволяет экономить место на печатной плате.
• Широкий диапазон входного напряжения: От 4.5V до 5.5V, что делает модуль универсальным для различных источников питания.
• Широкий диапазон выходного напряжения: Регулируемое выходное напряжение от 0.8V до 3.1V.
• Высокий ток нагрузки: До 32A, что подходит для питания высокопроизводительных систем.

Недостатки

• Обозначен как устаревший: Некоторые версии могут быть труднодоступными или снятыми с производства.

Типовое использование

• Серверные и сетевые устройства.
• Системы хранения данных.
• Промышленные контроллеры.
• Высокопроизводительные графические и вычислительные системы.

Рекомендации по применению

• Обеспечьте адекватное рассеивание тепла при использовании модуля под высокой нагрузкой.
• Тщательно контролируйте условия эксплуатации, чтобы они соответствовали температурным и напряженческим характеристикам.
• Используйте качественные компоненты для обеспечения стабильности и долговечности модуля.

Основные технические характеристики

• Тип модуля: Non-Isolated PoL
• Количество выходов: 1
• Минимальное входное напряжение: 4.5V
• Максимальное входное напряжение: 5.5V
• Выходное напряжение: Регулируемое, от 0.8V до 3.1V
• Максимальный выходной ток: 32A
• Эффективность: До 90%
• Температурный диапазон: От -40°C до +85°C
• Монтаж: Поверхностный монтаж (Surface Mount)
• Корпус: 27-SMD Module

Возможные аналоги

• LMZ21700 от Texas Instruments
• LMZ34002 от Texas Instruments
• LTM4644 от Analog Devices

Этот модуль DC-DC преобразователя является превосходным выбором для применения в высоконагруженных и критически важных системах, где требуется высокая эффективность и стабильность выходного напряжения.
