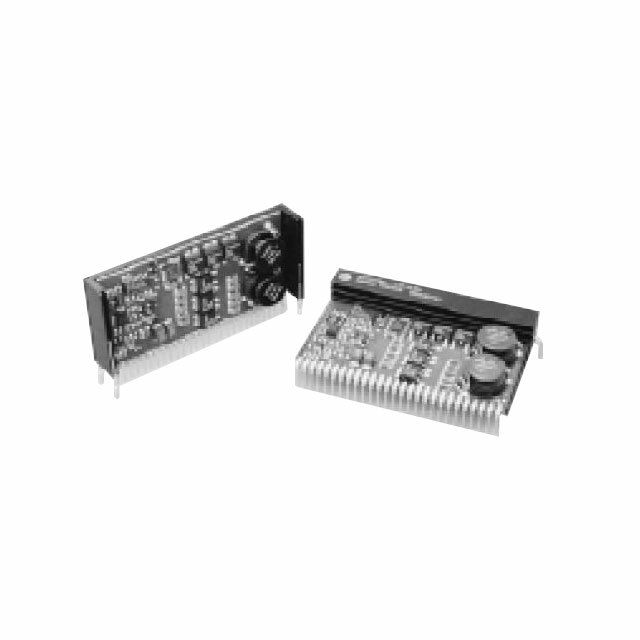

PT7775A - DC-DC преобразователь от Texas Instruments

Общее описание

DC-DC преобразователь PT7775A от Texas Instruments представляет собой модуль с полудистанционным выходом (PoL), предназначенный для нестабилизированного питания с одним выходом. Устройство способно преобразовывать входное напряжение 4.5-5.5 В в выходное регулируемое напряжение от 0.8 В до 3.1 В и поддерживает максимальный выходной ток до 32 А. Это делает его отличным выбором для широкого спектра коммерческих и промышленных приложений, требующих стабильного напряжения при высоких токах.

Преимущества

• Высокая плотность мощности: компактен и позволяет экономить место на плате.
• Регулируемый выход: гибкие настройки выходного напряжения в диапазоне от 0.8 В до 3.1 В.
• Высокая эффективность: КПД до 90%, что минимизирует потери энергии и нагрев.
• Надежность: широкий диапазон рабочих температур от -40°C до 85°C, что позволяет использовать модуль в различных условиях эксплуатации.

Недостатки

• Устаревшая модель: статус "Obsolete" означает, что текущая модель снята с производства и может быть трудно найти в продаже.
• Ограниченный диапазон входного напряжения: ограничение от 4.5 В до 5.5 В, что может не подходить для всех типов источников питания.

Типовое использование

• Серверные системы и телекоммуникационные оборудования.
• Мобильные базовые станции.
• Промышленные применений с высокими требованиями к надежности.
• Высокопроизводительные вычислительные системы.

Рекомендации по применению

1. Убедитесь, что входное напряжение находится в пределах 4.5-5.5 В.
2. Настройте выходное напряжение в соответствии с требованиями вашего устройства.
3. Обеспечьте достаточное охлаждение модуля, особенно при эксплуатации в условиях высокой нагрузки.
4. Используйте фильтрующие конденсаторы и дроссели для минимизации помех и обеспечения стабильной работы.

Основные технические характеристики

• Тип: Полудистанционный модуль (PoL)
• Количество выходов: 1
• Входное напряжение (мин.): 4.5 В
• Входное напряжение (макс.): 5.5 В
• Выходное напряжение: 0.8 ~ 3.1 В
• Максимальный выходной ток: 32 А
• КПД: до 90%
• Рабочая температура: от -40°C до 85°C
• Монтаж: Сквозное отверстие, горизонтальное
• Корпус/размер: 27-SIP модуль, горизонтальный

Возможные аналоги

• LTM4644 от Analog Devices: Многофазный DC-DC понижающий преобразователь.
• LMZ31530 от Texas Instruments: Интегрированный понижающий преобразователь с выходным током до 30 А.
• UCD74106 от Texas Instruments: Синхронный понижающий MOSFET-драйвер с током до 40 А.

PT7775A - надежное и эффективное решение для вашего питания, но учитывая его статус "Obsolete", рекомендуется рассмотреть возможные аналоги при длительном планировании проекта.
