PT7721N

PT7721N от Texas Instruments

Общее описание

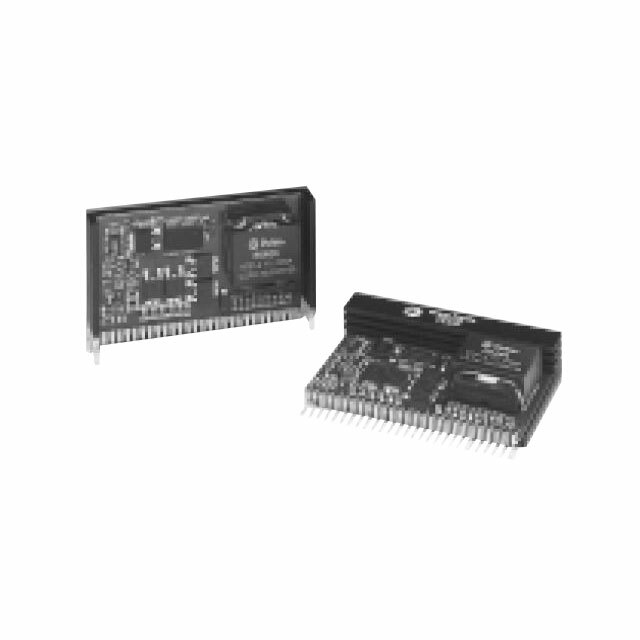

Модель PT7721N от Texas Instruments представляет собой непрерывный POL (Point-of-Load) модуль DC-DC преобразователя, предназначенный для подачи стабильного напряжения в диапазоне от 1,3 до 3,5 В при максимальном выходном токе 17 А. Эта модель обеспечивает высокую эффективность и стабильную работу, что делает её отличным выбором для разнообразных промышленных и коммерческих приложений.

Преимущества

• Высокая мощность: Поддерживает до 17 А выходного тока.
• Широкий диапазон выходного напряжения: От 1,3 В до 3,5 В позволяет гибко настраивать выходное напряжение.
• Компактность: Удобное вертикальное крепление с 27-выводным корпусом SIP способствует экономии места на плате.
• Высокая эффективность: Достигает до 88% эффективности, что снижает тепловые потери и улучшает энергетическую эффективность системы.

Недостатки

• Устаревший: Данный компонент находится в статусе "Устаревший", что может затруднять его приобретение и поддержку.
• Ограниченный диапазон входного напряжения: Входные напряжения ограничены диапазоном 11-14 В, что может быть недостаточно для некоторых приложений.

Типовое использование

• Серверные и компьютерные системы
• Промышленные контроллеры
• Оборудование для телекоммуникаций
• Другие ITE (Information Technology Equipment) приложения

Рекомендации по применению

PT7721N рекомендуется использовать в приложениях, где требуется стабильное и регулируемое низковольтное питание с высоким током. Перед включением в проект рекомендуется удостовериться в доступности запаса этого компонента из-за его статуса "Устаревший". В случае необходимости рассмотрите возможность использования аналогичных современных компонентов.

Основные технические характеристики

• Тип: Непрерывный POL модуль
• Количество выводов: 1
• Входное напряжение (мин.): 11 В
• Входное напряжение (макс.): 14 В
• Выходное напряжение 1: 1,3 В - 3,5 В
• Выходное напряжение 2: -
• Выходное напряжение 3: -
• Максимальный выходной ток: 17 А
• Применение: Коммерческие ITE
• Температурный диапазон эксплуатации: 0°C - 85°C
• Эффективность: До 88%
• Тип крепления: Сквозное отверстие, вертикальное
• Корпус/Корпус: 27-выводный SIP модуль, вертикальный

Возможные аналоги

• PTN78020AAH (Texas Instruments)
• LMZ31710 (Texas Instruments)
• OKI-78SR-5/1.5-W36-C (Murata Power Solutions Inc.)

PT7721N от Texas Instruments — мощный и надежный модуль DC-DC преобразователя, идеально подходящий для различных коммерческих применений, обеспечивающий высокий уровень мощности и эффективности.
