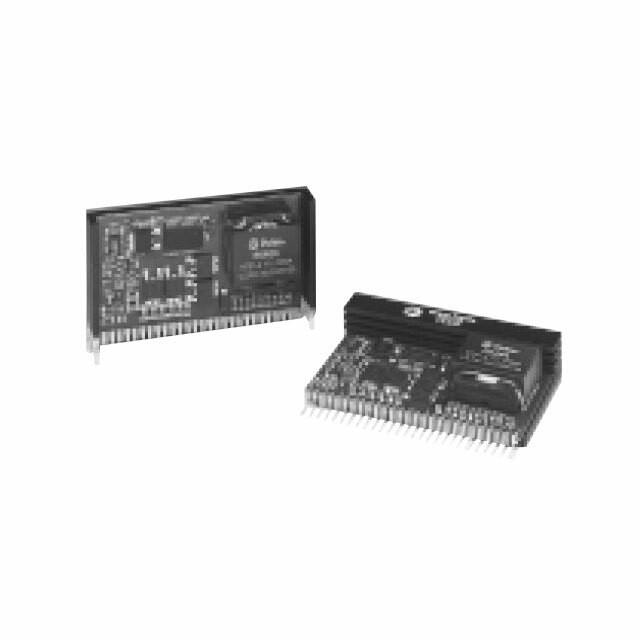

PT7721C

PT7721C - Преобразователь DC-DC от Texas Instruments

Общее описание

Преобразователь PT7721C от Texas Instruments представляет собой нерезолированный модуль DC-DC с широким диапазоном входного напряжения (от 11V до 14V) и возможностью настроить выходное напряжение от 1.3V до 3.5V. Этот модуль способен выдавать ток до 15А, что делает его идеальным решением для применения в информационных и телекоммуникационных устройствах. Компактный дизайн и высокие показатели эффективности позволяют интегрировать данный модуль в плотную компоновку электронных схем.

Преимущества

• Высокая токовая нагрузка: Выходной ток до 15А.
• Настраиваемое выходное напряжение: От 1.3V до 3.5V.
• Высокая эффективность: До 88%, что позволяет снижать энергопотребление и тепловыделение.
• Широкий диапазон входного напряжения: От 11V до 14V.
• Компактный дизайн: Повышенная плотность компонентов для экономии пространства на печатной плате.

Недостатки

• Ограничение по температуре: Рабочий диапазон температур от 0°C до 85°C, что может быть не достаточно для экстремальных условий эксплуатации.
• Устаревшая модель: Статус компонента - Obsolete, возможно, придётся искать современные аналоги.

Типовое использование

• ИТ и телекоммуникации: Идеально подходит для питания процессоров, FPGA, ASIC и других высокопроизводительных устройств.
• Промышленные системы: Может использоваться в различных индустриальных приложениях, требующих стабильного питания с высоким током.

Рекомендации по применению

1. Убедитесь в соответствии входного напряжения требованиям модуля (11V-14V).
2. Настройте выходное напряжение в пределах от 1.3V до 3.5V для оптимальной работы вашего устройства.
3. Предусмотрите достаточное охлаждение, особенно если модуль работает близко к максимальным параметрам нагрузки.
4. Обеспечьте корректное подключение к земле и минимизируйте длину проводников для уменьшения паразитных индуктивностей.

Основные технические характеристики

• Тип: Нерезолированный PoL модуль
• Количество выходов: 1
• Входное напряжение (мин.): 11V
• Входное напряжение (макс.): 14V
• Выходное напряжение: 1.3V - 3.5V
• Максимальный выходной ток: 15A
• КПД: до 88%
• Температурный диапазон: 0°C - 85°C
• Монтаж: SMD (поверхностный монтаж)
• Корпус / размеры: 27-SMD модуль

Возможные аналоги

• PTN78020WAH от Texas Instruments: Имеет схожие параметры и может служить заменой в большей части приложений.
• OKR-T/3-W12-C от Murata: Также представляет собой PoL модуль с схожим диапазоном входного и выходного напряжения.

Покупатели, ищущие мощный, компактный и надёжный DC-DC преобразователь для их электронных проектов, могут уверенно выбрать PT7721C от Texas Instruments.
