PT7712A

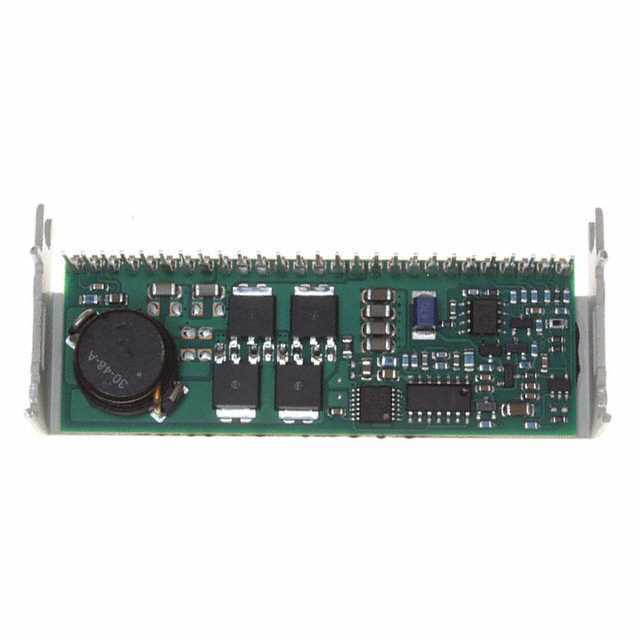

Преобразователь напряжения PT7712A от Texas Instruments

Общее описание

PT7712A серии Excalibur™ от Texas Instruments — это компактный и высокоэффективный DC-DC преобразователь, предназначенный для пониженного напряжения в одном выходном канале. Этот не изолированный преобразователь сочетает в себе высокую надежность и продуктивность, что делает его идеальным выбором для питания промышленных и коммерческих устройств.

Преимущества

• Высокая эффективность: Обеспечивает до 83% эффективности преобразования, что снижает энергопотребление и тепловыделение.
• Широкий диапазон выходного напряжения: Поддерживает выходное напряжение от 1.3V до 2.05V, что делает его универсальным решением для различных приложений.
• Большой выходной ток: Максимальный выходной ток до 20 А позволяет питать энергозатратные компоненты.
• Широкий температурный диапазон: Работоспособен при температурах от -40°C до 85°C, что делает его подходящим для экстремальных условий эксплуатации.

Недостатки

• Устаревший статус: Модель PT7712A классифицирована как устаревшая, что может затруднить её долгосрочное использование в новых проектах.

Типовое использование

• IT оборудование: Используется для стабилизации и понижения напряжения в серверах, маршрутизаторах и других сетевых устройствах.
• Промышленные системы: Подходит для применений, требующих компактных и эффективных преобразователей напряжения.
• Коммерческое электрооборудование: Применяется в устройствах, где требуется надежное питание при низких напряжениях.

Рекомендации по применению

• Учитывайте его устаревший статус: Если проект новый или долгосрочный, возможно, стоит рассмотреть аналогичные, более современные модели.
• Эффективное охлаждение: Для достижения максимальной эффективности рекомендуется использовать адекватную вентиляцию и охлаждение, особенно при высоких нагрузках.
• Тщательно выбирайте входное напряжение: Удостоверьтесь, что входное напряжение находится в пределах от 3.1V до 3.6V.

Основные технические характеристики

• Тип: Неизолированный PoL преобразователь
• Количество выходов: 1
• Диапазон входного напряжения: 3.1V ~ 3.6V
• Диапазон выходного напряжения: 1.3V ~ 2.05V
• Максимальный выходной ток: 20A
• Эффективность: 83%
• Рабочая температура: -40°C ~ 85°C
• Тип монтажа: Сквозное отверстие, горизонтальный
• Корпус: 27-SIP модуль, горизонтальный
• Размеры: 76.2 мм x 30.2 мм x 12.7 мм

Возможные аналоги

• PTV03010WAH от Texas Instruments: Современный аналог с расширенными функциями и лучшей эффективностью.
• OKI-78SR Series от Murata Power Solutions: Неизолированные PoL преобразователи с улучшенной производительностью.

Используя PT7712A от Texas Instruments, можно обеспечить надежное и эффективное питание для широкого спектра устройств и систем. Однако при планировании новых проектов необходимо учитывать его устаревший статус и рассмотреть возможные современные аналоги.
