PT6915A

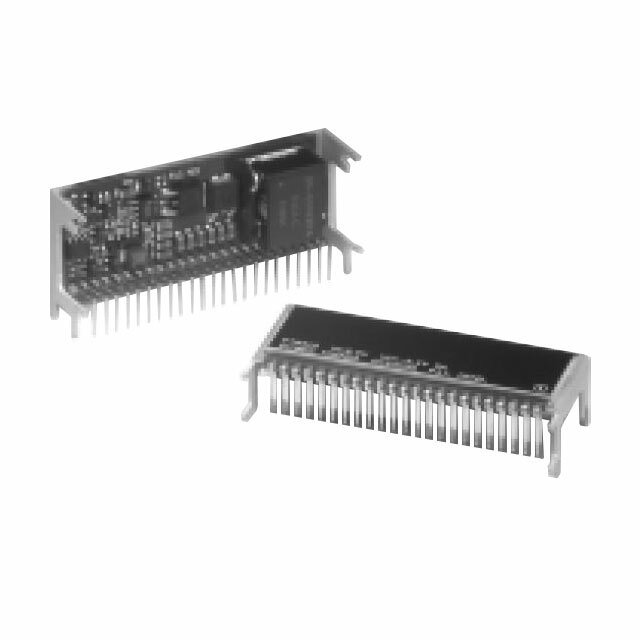

PT6915A от Texas Instruments

Общее описание

PT6915A — это мощный DC-DC конвертер без изоляции (PoL Module), разработанный компанией Texas Instruments. Он предназначен для использования в различных электронных устройствах, требующих преобразования входного напряжения 3.1В-3.6В в стабилизированное выходное напряжение -5.2В с максимальной выходной мощностью 12 Вт и током до 2.5А. Благодаря компактному корпусу и широкому диапазону применений, PT6915A является отличным решением для применения в телекоммуникационном и сетевом оборудовании, а также в промышленных устройствах.

Преимущества

• Высокая эффективность: PT6915A достигает КПД до 75%, что делает его энергосберегающим решением.
• Компактные размеры: Корпус 23-SIP Module размером 65.5 мм x 30.2 мм x 12.7 мм облегчает интеграцию в дизайн печатных плат с ограниченным пространством.
• Высокая надежность: Предназначен для коммерческого использования и может работать в температурном диапазоне от 0°C до 85°C.
• Простота использования: Плата легко монтируется через сквозные отверстия (Through Hole) под углом 90°.

Недостатки

• Статус: Obsolete: PT6915A находится в статусе "Снято с производства", что может усложнить его приобретение.
• Ограниченный диапазон входного напряжения: Могут возникнуть ограничения в применении, если требуются более широкие диапазоны входного напряжения.

Типовое использование

• Телекоммуникационное оборудование
• Сетевые устройства
• Промышленные контроллеры и автоматизация
• Медицинское оборудование
• Бытовая электроника

Рекомендации по применению

• Убедитесь, что входное напряжение находится в диапазоне 3.1В - 3.6В для стабильной работы.
• Для достижения максимальной эффективности размещайте PT6915A в зонах с адекватным охлаждением.
• Используйте при необходимости дополнительные компоненты фильтрации для минимизации шумов и улучшения характеристик цепи.

Основные технические характеристики

• Тип: Non-Isolated PoL Module
• Количество выходов: 1
• Входное напряжение (мин.): 3.1В
• Входное напряжение (макс.): 3.6В
• Выходное напряжение 1: -5.2В
• Максимальный выходной ток: 2.5А
• Эффективность: до 75%
• Температурный диапазон: 0°C ~ 85°C
• Корпус: 23-SIP Module
• Размеры: 65.5 мм x 30.2 мм x 12.7 мм (2.58" x 1.19" x 0.50")

Возможные аналоги

• PTN78000A от Texas Instruments: Аналогичный модуль с выходным напряжением -12В и высшим диапазоном входного напряжения.
• LMZ14203 от Texas Instruments: DC-DC преобразователь c более широким диапазоном входного напряжения и аналогичными характеристиками мощности.

С PT6915A от Texas Instruments вы получите надежный и эффективный DC-DC преобразователь, подходящий для большого спектра коммерческих применений.
