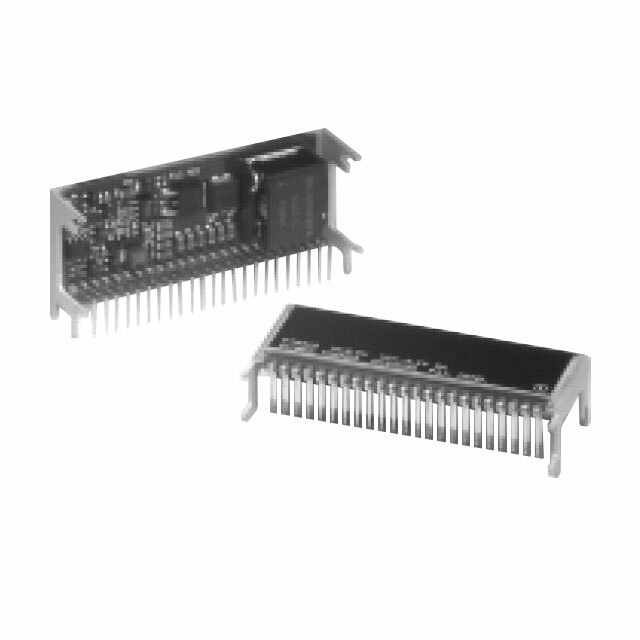

PT6913C от Texas Instruments

Общее описание

PT6913C представляет собой DC-DC преобразователь на основе модульной неинвертирующей архитектуры, разработанный компанией Texas Instruments. Этот компонент является частью семейства Excalibur™ и предназначен для интеграции в сложные системы распределенного питания, требующие надежного и стабильного источника отрицательного напряжения.

Преимущества

• Высокая плотность мощности: компактные размеры и возможность работы с высокой токоотдачей делают PT6913C отличным выбором для применений, где пространство ограничено.
• Простота интеграции: благодаря модульной архитектуре и стандартным SMD-корпусам компонент легко интегрируется в разные схемы.
• Надежность: фирменное качество от Texas Instruments обеспечивает долгосрочную стабильность и надежность работы.

Недостатки

• Обратимость: компонент выдает отрицательное напряжение, что может ограничивать его использование для определенных видов устройств.
• Эффективность: высокая эффективность на уровне 65% может не подойти для систем с более строгими требованиями.

Типовое использование

• Источники питания для телекоммуникационного оборудования.
• Встраиваемые системы контроля.
• Электронные учебные и исследовательские установки.

Рекомендации по применению

Использование PT6913C в любых разработках полезно в случаях, когда необходим стабильный источник отрицательного напряжения с возможностью работы в условиях ограниченного пространства. Рекомендуется следовать стандартным методам монтажа для SMD и учитывать требования по тепловому режиму работы для обеспечения долгосрочной надежности.

Основные технические характеристики

• Тип: Неизолированный PoL (Point of Load) модуль
• Количество выходов: 1
• Входное напряжение (мин): 4.5V
• Входное напряжение (макс): 5.5V
• Выходное напряжение 1: -1.5V
• Максимальный выходной ток: 6A
• Применения: Информационно-телекоммуникационное оборудование (ITE)
• Температура эксплуатации: 0°C ~ 85°C
• Эффективность: 65%
• Тип монтажа: Поверхностный монтаж (SMD)
• Корпус / Размеры: 23-SMD модуль, 2.58" длинна x 1.19" ширина x 0.50" высота (65.5mm x 30.2mm x 12.7mm)

Возможные аналоги

• PTN78020A: DC-DC преобразователь от Texas Instruments с более широким входным диапазоном и улучшенной эффективностью.
• LMZ14203: DC-DC преобразователь от Texas Instruments с интегрированным контролем теплового режима.

Этот продукт устарел и, возможно, снят с производства. Рекомендуется рассмотреть альтернативные продукты для новых разработок.
