PT6911C

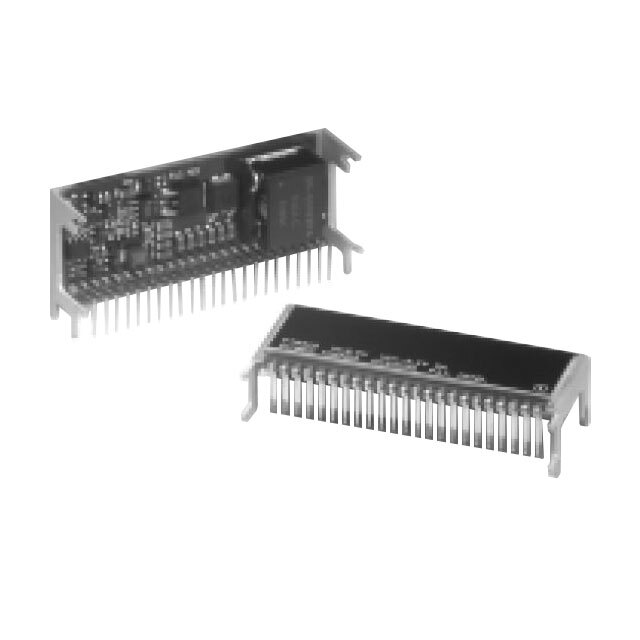

PT6911C от Texas Instruments

Общее описание

DC-DC преобразователь PT6911C от Texas Instruments принадлежит к семейству Excalibur™ и представляет собой модуль для монтажа на плату, который предназначен для преобразования напряжения питания. Он обеспечивает регулировку напряжения с диапазоном выхода от -4.4V до -1.4V и способен выдавать ток до 6А. Работает с входным напряжением от 4.5V до 5.5V и обладает высокой степенью эффективности до 70%.

Преимущества

• Компактный дизайн: Небольшие размеры позволяют легко интегрировать модуль в различные системы.
• Широкий диапазон выходного напряжения: Возможность регулирования выходного напряжения в широком диапазоне.
• Высокая надежность: Продукт гарантирует стабильную работу при различных условиях эксплуатации.
• Легкость монтажа: Разработан для поверхностного монтажа (SMD), что упрощает установку на плате.

Недостатки

• Устаревшая модель: Статус компонента Obsolete указывает на то, что он больше не производится и может быть сложно найти замену или поддержку от производителя.
• Эффективность: Хотя эффективность составляет 70%, это может быть ниже чем у современных аналогов.

Типовое использование

• Компьютерные системы: Поддержка напряжения для микропроцессоров и других компонентов.
• IT оборудования: Используется в серверных и телекоммуникационных системах.
• Системы управления: Применяется в промышленной автоматике и контроллерах.

Рекомендации по применению

• Убедитесь в корректном напряжении входа: Входное напряжение должно находиться в диапазоне от 4.5V до 5.5V.
• Обеспечьте соответствующее охлаждение: Поскольку модуль может выделять тепло при работе, необходимо предусмотреть соответствующее охлаждение для поддержания температуры в допустимых пределах.

Основные технические характеристики

• Тип: Модуль преобразователя постоянного тока (PoL)
• Количество выходов: 1
• Входное напряжение (мин): 4.5V
• Входное напряжение (макс): 5.5V
• Выходное напряжение: -4.4V до -1.4V
• Максимальный выходной ток: 6А
• Эффективность: 70%
• Рабочая температура: 0°C ~ 85°C
• Корпус: 23-SMD модуль
• Размеры: 65.5мм (длина) x 30.2мм (ширина) x 12.7мм (высота)

Возможные аналоги

• PTN78020A от Texas Instruments: Некоторая разница в технических характеристиках, но близкий по функциям.
• LMZ14203 от Texas Instruments: Современный аналог с улучшенными характеристиками.

Заключение

Преобразователь PT6911C от Texas Instruments - это надежный и эффективный модуль, подходящий для различных применений в ИТ и промышленности. Однако, следует учитывать его статус Obsolete при планировании закупок и разработки новых проектов.
