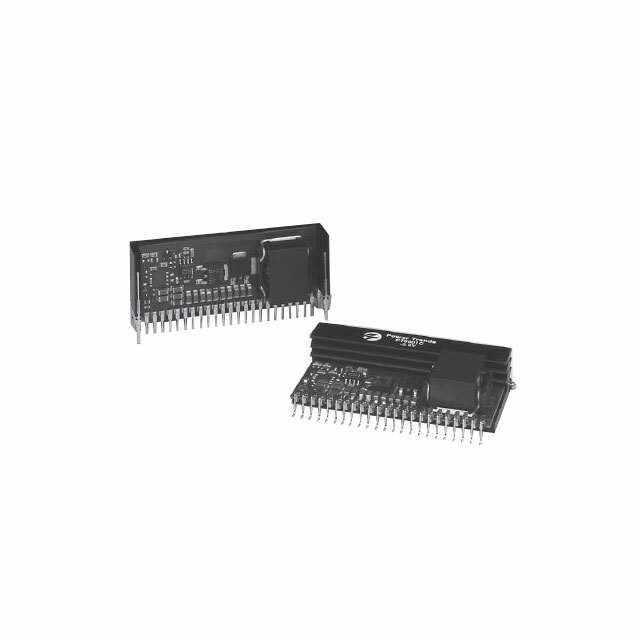

PT6905C

PT6905C от Texas Instruments

Общее описание

PT6905C — это DC-DC преобразователь с одним выходом от Texas Instruments, предназначенный для применения в непрерывно действующих устройствах с высокими требованиями к стабильности и эффективности. Этот модуль предполагает не изолированное размещение с поддержкой входного напряжения от 3.1 В до 3.6 В и выхода напряжения -5.2 В при токе до 2.5 А.

Преимущества

• Высокая эффективность (до 75%): Оптимизирован для минимизации потерь энергии, обеспечивает эффективное преобразование.
• Стабильность и надежность: Встроенные защитные схемы и надежная конструкция.
• Компактные размеры: Идеально подходит для устройств с ограниченным пространством.

Недостатки

• Устаревший статус: Этот продукт снят с производства, поэтому его замена может сопровождаться трудностями.
• Ограниченный диапазон входного напряжения: Не подходит для приложений, требующих более широкого диапазона входных напряжений.

Типовое использование

• Информационно-коммерческое оборудование (ITE)
• Промышленные системы
• Встраиваемые системы
• Приложения, требующие отрицательного выходного напряжения

Рекомендации по применению

• Теплоотвод: Обратите внимание на тепловые характеристики и рекомендуемое охлаждение для обеспечения длительной эксплуатации.
• Уровень потребления: Убедитесь, что потребление питания соответствует параметрам модуля для предотвращения перенапряжений.
• Замена: В случае необходимости замены изучите возможные альтернативы и проконсультируйтесь с технической поддержкой Texas Instruments.

Основные технические характеристики

• Входное напряжение (мин): 3.1 В
• Входное напряжение (макс): 3.6 В
• Выходное напряжение: -5.2 В
• Максимальный выходной ток: 2.5 А
• Эффективность: до 75%
• Тип монтажа: Поверхностный монтаж (Surface Mount)
• Корпус/конструкция: 23-SMD модуль
• Размеры: 67.8 мм x 32.5 мм x 12.7 мм
• Рабочая температура: 0°C ~ 85°C

Возможные аналоги

• PT6910C от Texas Instruments: может быть заменой в зависимости от требований к выходному напряжению.
• LMZ14202 от Texas Instruments: другой вариант для приложений с понижающим преобразователем.
• OKY-T/3-W12-C от Murata: компактный и высокоэффективный аналог для интеграции в современные системы.

Используя данный модуль, вы можете значительно повысить стабильность и эффективность системы, но учитывая его устаревший статус, настоятельно рекомендую рассмотреть современные альтернативы, чтобы избежать проблем с обеспечением и поддержкой.
