PT6721N

PT6721N от Texas Instruments

Общее описание

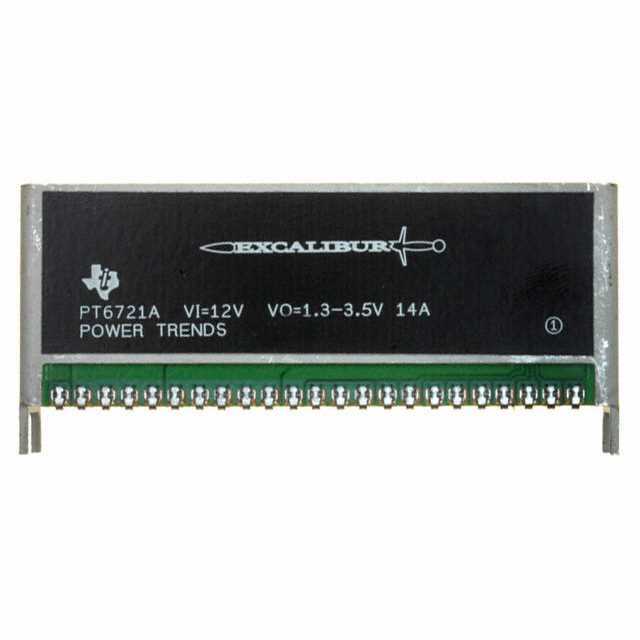

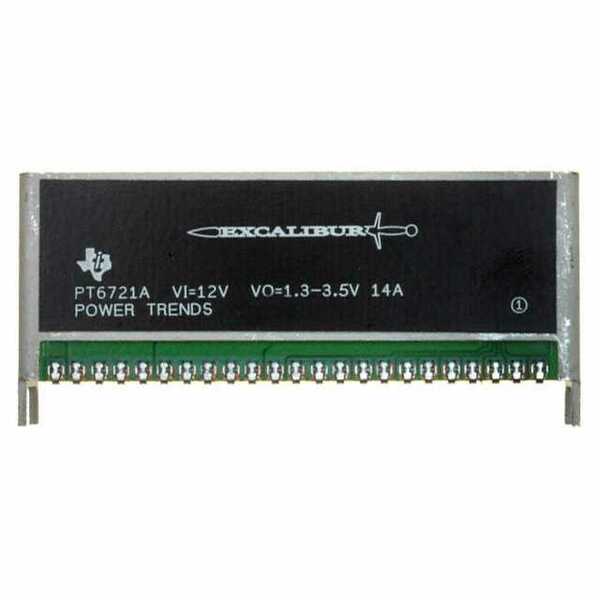

PT6721N — это модуль DC-DC преобразователя без гальванической развязки от Texas Instruments. Он обеспечивает регулируемое выходное напряжение в диапазоне от 1,3 В до 3,5 В и может выдавать до 14 А выходного тока. Данный преобразователь выполнен в удобном для монтажа корпусе типа SIP-23 и предназначен для применения в коммерческих IT устройствах, требующих высокой эффективности и стабильного питания.

Преимущества

• Высокая эффективность: КПД до 90%, что позволяет снизить энергопотери и тепловыделение.
• Регулируемый выход: Возможность точно настроить выходное напряжение в диапазоне 1,3 В – 3,5 В.
• Компактный корпус SIP-23: Удобен для интеграции в системы с ограниченным пространством.
• Широкий диапазон рабочих температур: От -40°C до +85°C, что делает модуль подходящим для различных условий эксплуатации.

Недостатки

• Отсутствие гальванической развязки: Не подходит для приложений, требующих полной изоляции входа и выхода.
• Обозначен как устаревший (Obsolete): Может быть трудно найти в продаже и возможны проблемы с долгосрочной поддержкой.

Типовое использование

• Серверные и телекоммуникационные устройства
• Платы расширения и интерфейсы
• Встраиваемые системы
• Промышленные и коммерческие IT устройства

Рекомендации по применению

• Используйте адекватное охлаждение, чтобы поддерживать модуль в пределах допустимых температурных режимов.
• Перед использованием проверяйте параметры питания на соответствие входным требованиям (10.8 В - 13.2 В).
• Следите за правильностью монтажа и пайки модуля в корпусе SIP-23.

Основные технические характеристики

• Входное напряжение: 10.8 В – 13.2 В
• Выходное напряжение: 1.3 В – 3.5 В
• Выходной ток: до 14 А
• Эффективность: до 90%
• Тип корпуса: SIP-23
• Рабочая температура: от -40°C до +85°C

Возможные аналоги

• PT7721N от Texas Instruments
• LMZ31710 от Texas Instruments
• OKY-T/10-D12P-C от Murata

Несмотря на то, что PT6721N снят с производства, его прочная репутация и высокие характеристики делают его отличным выбором для разнообразных приложений, где требуется надежный и эффективный DC-DC преобразователь.
