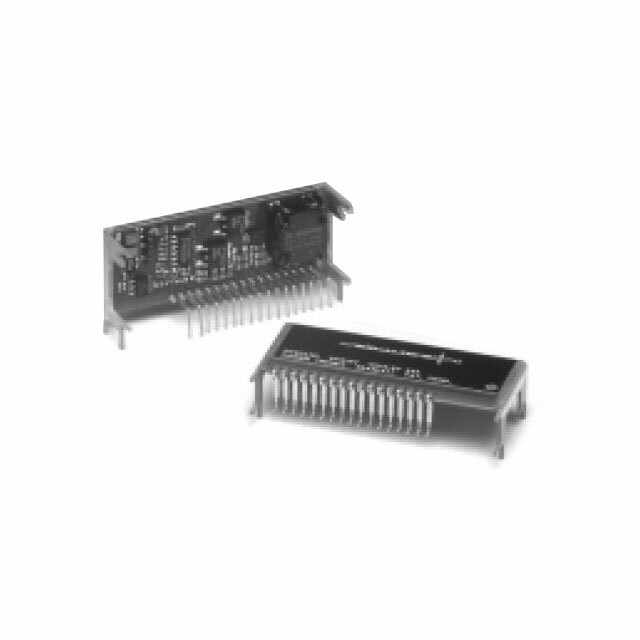

PT6719C

PT6719C от Texas Instruments

Общее описание

PT6719C — это высокопроизводительный неинвертирующий модуль DC-DC преобразователя от Texas Instruments. Он предназначен для применения в источниках питания с широким диапазоном входного напряжения от 3.1V до 5.5V и обеспечивающий на выходе стабильное напряжение 1.2V при максимальном токе до 13A. Этот модуль прекрасно подходит для использования в информационных и телекоммуникационных (ITe) оборудовании, а также в коммерческих приложениях.

Преимущества

• Высокая эффективность (до 78%): Обеспечивает минимальные потери энергии.
• Широкий диапазон входного напряжения (3.1V - 5.5V): Подходит для различных источников питания.
• Компактное исполнение: Удобный формат для монтажа на плату, занимающий минимальное пространство.
• Функция дистанционного выключения (Remote On/Off): Обеспечивает удобство управления.
• Защита от коротких замыканий (SCP): Защита компонентов и оборудования от повреждений.

Недостатки

• Устаревшее изделие (Obsolete): Модель снята с производства и может быть трудно найти.
• Относительно низкая эффективность по современным стандартам.

Типовое использование

• Информационные и телекоммуникационные (ITe) устройства.
• Коммерческое электронное оборудование.
• Модульные и системные решения, требующие компактных и экономичных преобразователей.

Рекомендации по применению

• Убедитесь в обеспечении подходящих условий окружающей среды, соблюдая рабочий температурный диапазон от -40°C до 85°C.
• Обеспечьте корректное охлаждение и вентиляцию при максимальных рабочих токах для предотвращения перегрева.
• Проверьте совместимость с текущими схемотехническими требованиями вашего устройства.

Основные технические характеристики

• Тип: Неинвертирующий модуль PoL
• Количество выходов: 1
• Входное напряжение (мин.): 3.1V
• Входное напряжение (макс.): 5.5V
• Выходное напряжение: 1.2V
• Ток выхода (макс.): 13A
• Применение: ITe (коммерческое)
• Особенности: Дистанционное включение/выключение, защита от коротких замыканий
• Рабочая температура: -40°C ~ 85°C
• Эффективность: 78%
• Тип монтажа: Поверхностный монтаж (SMD)
• Корпус/тип упаковки: Модуль 17-SMD
• Размеры (Д×Ш×В): 65.5мм × 30.2мм × 12.7мм

Возможные аналоги

• PT6719A
• PT6719B
• PT6730
• Единицы производства от других производителей с аналогичными спецификациями.

Этот модуль PT6719C является идеальным выбором для проектов, требующих компактного и надежного источника питания с высоким выходным током и регулируемым входным напряжением.
