PT6717C

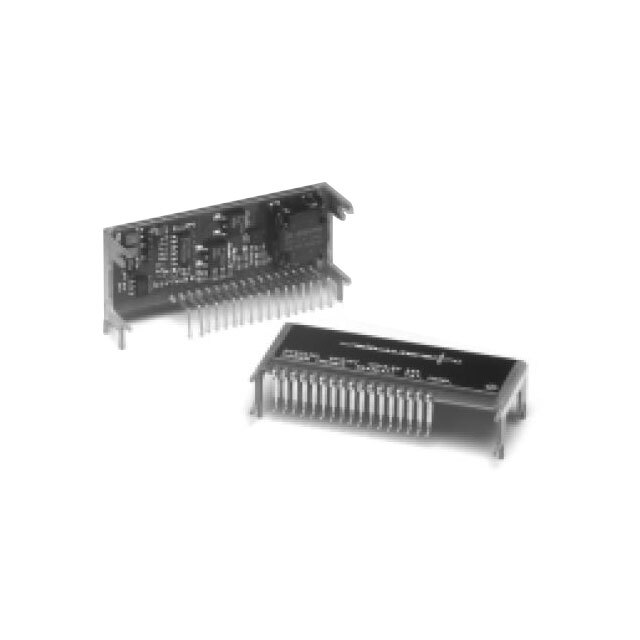

DC-DC преобразователь PT6717C от Texas Instruments

Общее описание

DC-DC конвертер PT6717C от Texas Instruments представляет собой модуль преобразования энергии, предназначенный для непрерывной подачи стабилизированного напряжения в системах питания. Этот модуль является понижающим преобразователем с одним выходом на 1.8V и поддерживает ток до 13A при входном напряжении от 3.1V до 5.5V. Он включает в себя функции защиты от короткого замыкания и возможность дистанционного включения/выключения, что делает его отличным выбором для ITE (информационно-технологическое оборудование) применений.

Преимущества

• Высокая эффективность (до 85%): обеспечивает минимальные потери энергии.
• Компактные размеры: модуль занимает мало места на печатной плате.
• Широкий диапазон входного напряжения: позволяет использовать его в различных системах и конфигурациях.
• Высокая надежность: встроенные функции защиты и дистанционного управления.

Недостатки

• Status: Устарел: данная модель больше не производится, что может затруднить её приобретение и поддержку.
• Неизолированный: ограниченное применение в системах, требующих гальванической развязки.

Типовое использование

• Питание микроконтроллеров и процессоров.
• Применение в информационно-технологическом оборудовании (ITE).
• Системы распределённых источников питания.
• Электронные устройства, требующие стабильного понижающего напряжения.

Рекомендации по применению

• Убедитесь, что параметры питания соответствуют требованиям модуля.
• Используйте подходящие конденсаторы на входе и выходе для минимизации пульсаций напряжения.
• Обеспечьте надлежащую вентиляцию или охлаждение, особенно в приложениях с высокими токами.

Основные технические характеристики

• Тип: Неизолированный PoL модуль
• Число выходов: 1
• Входное напряжение (Мин): 3.1V
• Входное напряжение (Макс): 5.5V
• Выходное напряжение: 1.8V
• Выходной ток (Макс): 13A
• Эффективность: 85%
• Температура эксплуатации: -40°C ~ 85°C
• Монтажный тип: Поверхностный монтаж
• Корпус: 17-SMD модуль
• Размеры: 65.5 мм x 30.2 мм x 12.7 мм

Возможные аналоги

• PTN04050CAH от Texas Instruments
• PTH08080WAH от Texas Instruments

Заключение

DC-DC преобразователь PT6717C — удобный и надёжный компонент для многих приложений, требующих стабилизации напряжения. Однако, учитывая его устаревший статус, следует рассмотреть современные аналоги для новых проектов.
