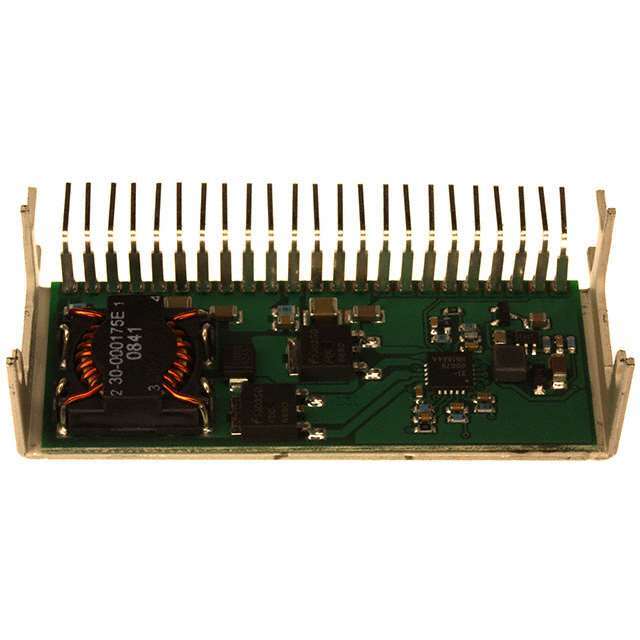

PT6701C

PT6701C — Конвертер постоянного тока от Texas Instruments

Общее описание

PT6701C от Texas Instruments представляет собой модуль DC-DC конвертера, предназначенный для преобразования входного напряжения в диапазоне от 4.5В до 5.5В в регулируемое выходное напряжение от 1.3В до 3.5В. Этот модуль класса Non-Isolated PoL (Point of Load) способен обеспечивать выходной ток до 13А. Его высокая эффективность и компактные размеры делают его идеальным для использования в промышленных и коммерческих приложениях.

Преимущества

• Высокая эффективность: До 91%, что уменьшает тепловые потери и увеличивает надежность.
• Широкий диапазон выходного напряжения: Регулируемое от 1.3В до 3.5В.
• Компактные размеры: 65.5 мм x 30.2 мм x 12.7 мм, что упрощает интеграцию в системы с ограниченным пространством.
• Функциональность защиты: Встроенная защита от перенапряжения (OVP) и короткого замыкания (SCP).
• Дистанционное управление включением/выключением: Упрощает управление питанием для интегрированных систем.

Недостатки

• Ограниченный входной диапазон напряжений: Подходит только для источников с входным напряжением от 4.5В до 5.5В.
• Обозначен как устаревший: Возможно, будет трудно найти в продаже и получить быструю поддержку.

Типовое использование

• Промышленные системы автоматизации.
• Серверные и телекоммуникационные устройства.
• Коммерческое оборудование информационных технологий (ITE).

Рекомендации по применению

• Обеспечение достаточной вентиляции: Из-за способности пропускать большой ток при высокой эффективности возможно выделение тепла.
• Использование с регулируемыми источниками питания: Поддерживающие входное напряжение от 4.5В до 5.5В.
• Контроль температуры: Обеспечьте возможность контроля и управления температурой для увеличения срока службы модуля.

Технические характеристики

• Тип: Non-Isolated PoL Module
• Количество выходов: 1
• Входное напряжение (Мин): 4.5В
• Входное напряжение (Макс): 5.5В
• Выходное напряжение: 1.3В ~ 3.5В
• Максимальный выходной ток: 13А
• Эффективность: До 91%
• Рабочая температура: -40°C ~ 85°C
• Монтаж: Поверхностный (SMD)
• Корпус: 23-SMD Module
• Размеры: 65.5 мм x 30.2 мм x 12.7 мм

Возможные аналоги

• PT6703C: Более высокая выходная мощность при аналогичных входных и выходных диапазонах.
• PTH08T250W: Альтернатива от Texas Instruments с более широким диапазоном входных напряжений и аналогичными характеристиками выходного напряжения.

Этот модуль обеспечивает надежное и эффективное преобразование напряжения для различных коммерческих и промышленных приложений, предлагая несколько функциональных улучшений для более легкой интеграции в сложные системы.
