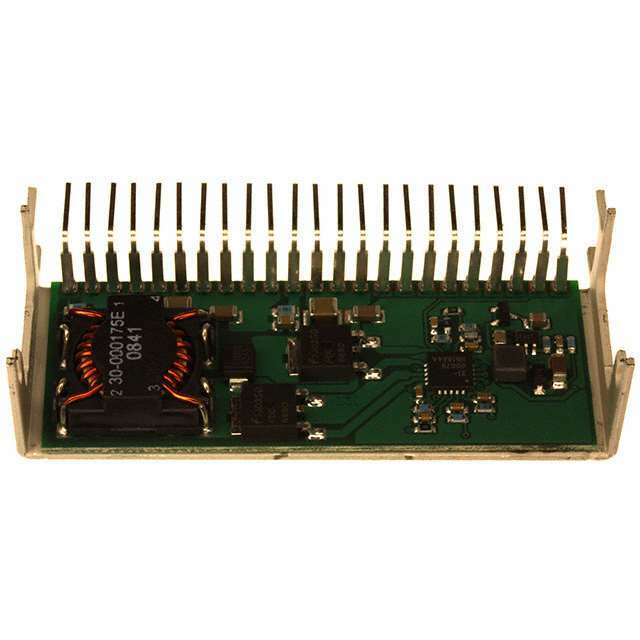

PT6701A

DC-DC Конвертер PT6701A от Texas Instruments

Общее описание

DC-DC конвертер PT6701A от компании Texas Instruments представляет собой мощный и надежный модуль преобразования напряжения, предназначенный для использования в различных коммерческих и промышленных применениях. Этот нелинейный PoL модуль обеспечивает одну выходную линию с регулируемым диапазоном напряжений от 1,3V до 3,5V и максимальным выходным током до 13A. Он разработан для работы с входным напряжением от 4,5V до 5,5V.

Преимущества

• Высокая эффективность: До 91% в типичных условиях нагрузки.
• Широкий диапазон выходного напряжения: Позволяет адаптироваться к различным требованиям приложений.
• Компактный дизайн: Удобный для использования в ограниченных пространствах благодаря своему компактному корпусу.
• Надежность: Способен работать при температуре от -40°C до 85°C, что делает его пригодным для жестких условий эксплуатации.

Недостатки

• Устаревший: Модель PT6701A снята с производства, что может вызвать сложности с заменой и обслуживанием в будущем.
• Неизолированный: Отсутствие гальванической развязки может ограничивать использование в определенных приложениях.

Типовое использование

• Информационные технологии (ИТ) и коммуникационные системы
• Переносные устройства и оборудования
• Системы распределения питания на плате (PoL)
• Оборудование для промышленной автоматизации

Рекомендации по применению

• Используйте в системах, требующих стабильного и регулируемого низковольтного питания.
• Подключите к печатной плате через отверстия Right Angle для надежного крепления.
• Убедитесь, что условия эксплуатации соответствуют указанным температурным и входным диапазонам для оптимальной работы.

Основные технические характеристики

• Входное напряжение: 4,5V - 5,5V
• Выходное напряжение: 1,3V - 3,5V
• Выходной ток: до 13A
• Эффективность: до 91%
• Температурный диапазон эксплуатации: от -40°C до 85°C
• Тип монтажа: Через отверстие (Right Angle)
• Корпус: 23-SIP модуль

Возможные аналоги

• PT62XX: Альтернативные модели DC-DC конвертеров от Texas Instruments с аналогичными характеристиками.
• PT5081A: Другие модели DC-DC конвертеров с возможностью выбора выходного напряжения и токов.
• Модули других производителей: В зависимости от требований по спецификациям можно рассмотреть продукции компаний, таких как Murata, RECOM или Mean Well.
