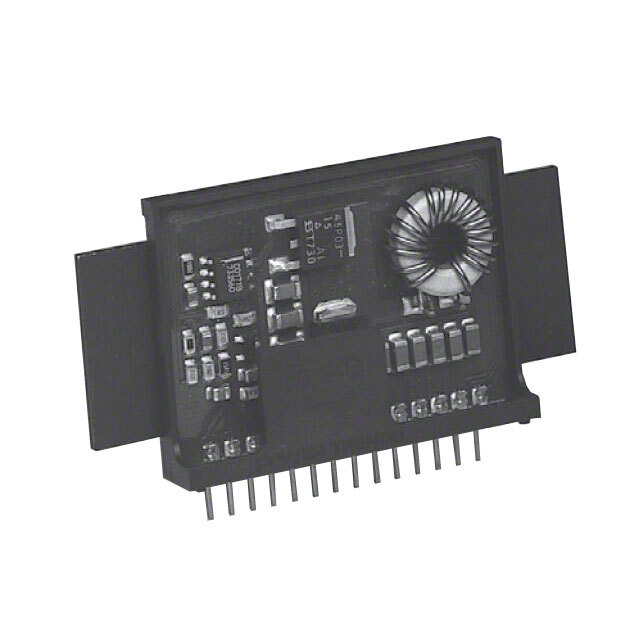

PT6686B

PT6686B от Texas Instruments

Общее описание

PT6686B – это преобразователь постоянного тока DC-DC от компании Texas Instruments, работающий в диапазоне входного напряжения от 18 до 36 В и обеспечивающий выходное напряжение 12 В с максимальным током до 5 А. Данный модуль предназначен для различных коммерческих и промышленных применений, где требуется высокая эффективность и надежность.

Преимущества

• Высокая эффективность: КПД до 88%, что позволяет минимизировать потери энергии.
• Широкий диапазон входного напряжения: от 18 В до 36 В, что позволяет использовать его в различных условиях питания.
• Компактные размеры: модуль легко интегрируется в системы с ограниченным пространством.

Недостатки

• Устаревший: данная модель снята с производства, и ее может быть сложно найти на рынке.
• Ограниченный выходной ток: максимальный выходной ток составляет 5 А, что может быть недостаточно для некоторых приложений.

Типовое использование

1. Телекоммуникационные системы
2. Промышленные контроллеры
3. Сетевое оборудование
4. Энергетические системы

Рекомендации по применению

• Используйте фильтрующие конденсаторы на входе и выходе для уменьшения пульсаций и помех.
• Обеспечьте адекватное охлаждение модуля, особенно при работе на максимальной мощности.
• Внимательно следите за диапазоном входного напряжения, чтобы не превышать рекомендованные значения.

Основные технические характеристики

• Тип: Преобразователь постоянного тока DC-DC, не изолированный PoL модуль
• Количество выходов: 1
• Входное напряжение: 18 В – 36 В
• Выходное напряжение: 12 В
• Максимальный выходной ток: 5 А
• Коэффициент полезного действия: до 88%
• Рабочая температура: от -40°C до +85°C
• Тип монтажа: Поверхностный монтаж (SMD)
• Корпус: 14-SMD модуль
• Размеры: 59.9 мм (Длина) х 31.0 мм (Ширина) х 10.7 мм (Высота)

Возможные аналоги

• PT4485N от Texas Instruments: с аналогичными параметрами.
• LMZ14203 от Texas Instruments: компактный модуль с похожими характеристиками.

Заключение

PT6686B – это надежный DC-DC преобразователь от Texas Instruments с высоким КПД и широким диапазоном входного напряжения. Несмотря на то, что он снят с производства, его технические характеристики и надежность делают его отличным выбором для интеграции в различные коммерческие и промышленные системы.
