PT6674D

PT6674D от Texas Instruments

Общее описание

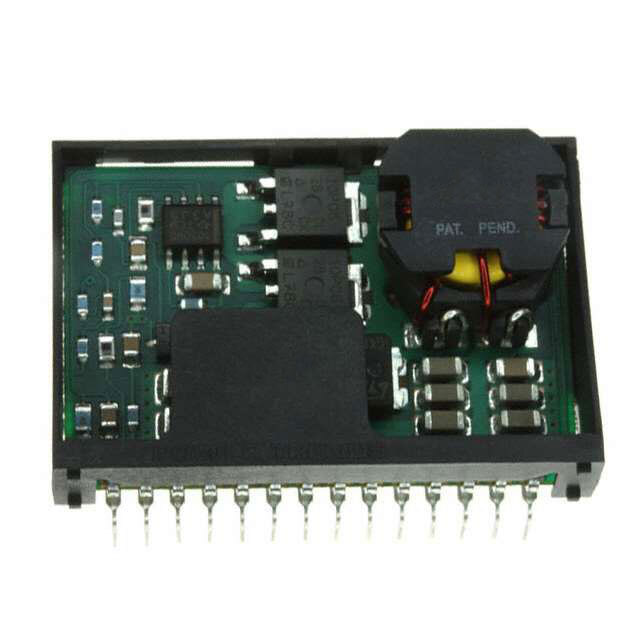

PT6674D — это неизолированный преобразователь DC-DC, разработанный компанией Texas Instruments. Он предназначен для преобразования низковольтного входного питания (от 4.5V до 5.5V) в стабильное выходное напряжение 12V с максимальной мощностью до 2A. Преобразователь выполнен в компактном корпусе 14-SIP, что обеспечивает удобный монтаж на плате.

Преимущества

• Высокая эффективность (до 86%): Оптимизированная конструкция позволяет минимизировать потери мощности, что важно для энергетически эффективных систем.
• Широкий температурный диапазон: Преобразователь может работать в жестких условиях, при температурах от -40°C до 85°C.
• Компактный размер: Малые габариты устройства упрощают интеграцию в компактные схемы и устройства.

Недостатки

• Ограничение по входному напряжению: Входное напряжение ограничено диапазоном от 4.5V до 5.5V, что может затруднить использование в некоторых приложениях.
• Максимальный выходной ток 2A: Для приложений с более высокими требованиями по току могут потребоваться дополнительные решения.

Типовое использование

• Информационные технологии и оборудование (ITE): Преобразователь идеально подходит для применения в коммерческих IT-системах, требующих стабильного питания.
• Промышленные контроллеры: PT6674D может эффективно использоваться для питания микроконтроллеров и других компонент в промышленной автоматике.

Рекомендации по применению

• Правильное охлаждение: Для обеспечения стабильной работы следует предусмотреть адекватное охлаждение, особенно при работе в верхнем диапазоне температур.
• Защита от перенапряжений: Рекомендуется использовать схемы защиты для предотвращения повреждений при возникновении перенапряжений.
• Монтаж с учетом тепловыделения: При проектировании печатной платы стоит уделить внимание расположению преобразователя с учетом тепловыделения и воздушного потока.

Основные технические характеристики

• Тип: Неизолированный PoL преобразователь
• Количество выходов: 1
• Входное напряжение: 4.5V - 5.5V
• Выходное напряжение: 12V
• Максимальный выходной ток: 2A
• КПД: 86%
• Температурный диапазон работы: -40°C ~ 85°C
• Тип монтажа: Сквозное отверстие, угловое правое
• Корпус: 14-SIP модуль

Возможные аналоги

• LM2576-12 от Texas Instruments: Преобразователь схема «buck» с фиксированным выходом 12V и током до 3A.
• PT78ST100 от Texas Instruments: Неизолированный преобразователь DC-DC с выходным напряжением 12V и максимальным выходным током 1A.

Используйте PT6674D от Texas Instruments для создания эффективных и надежных систем питания ваших электронных устройств.
