PT6655D

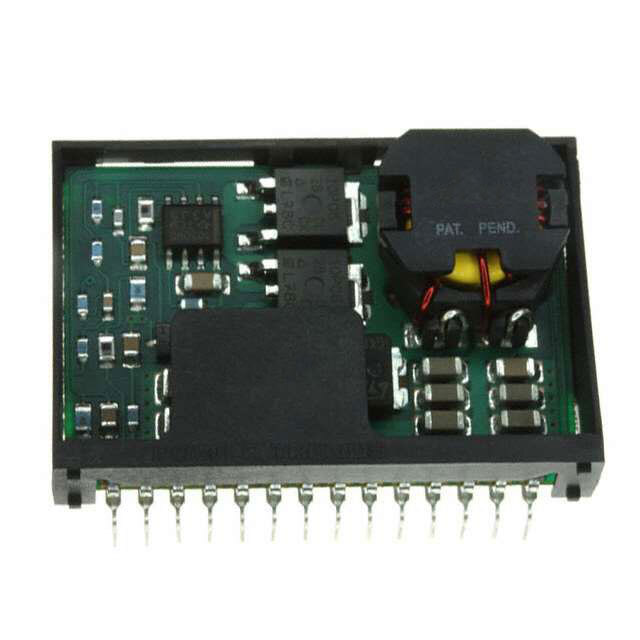

DC-DC Конвертер PT6655D от Texas Instruments

Общее описание

PT6655D – это мощный DC-DC конвертер от компании Texas Instruments, предназначенный для применения в промышленных и коммерческих устройствах. Является неконфигурируемым (Non-Isolated PoL Module). Конвертер обеспечивает стабильное выходное напряжение в 15V при максимальном токе 4A и входном напряжении в диапазоне от 18V до 28V.

Преимущества

• Компактный размер: Конвертер построен в компактном корпусе 14-SIP Module, что упрощает его интеграцию в конечные устройства.
• Широкий диапазон входного напряжения: От 18V до 28V, что позволяет использовать его с различными источниками питания.
• Надежность и долговечность: Разработан для обеспечения стабильной работы в сложных условиях, включая температурный диапазон от -40°C до +85°C.

Недостатки

• Устаревшая модель: На данный момент компонент имеет статус "Obsolete" и может быть снят с производства.
• Отсутствие изоляции: Неконфигурируемый тип (Non-Isolated PoL Module) может ограничивать его применение в некоторых высоковольтных приложениях.
• Не настраиваемое выходное напряжение: Фиксированное выходное напряжение может не подойти для специализированных применений.

Типовое использование

• Промышленные контроллеры
• Коммерческое оборудование
• Системы автоматизации и IoT
• Генераторы сигналов и тестовое оборудование

Рекомендации по применению

PT6655D можно использовать в приложениях, где требуется стабильное выходное напряжение 15V при токе до 4A. Учитывая его компактный размер, он легко интегрируется в плотные схемы. Важно учитывать отсутствие изоляции при проектировании защитных систем.

Основные технические характеристики

• Тип: Неконфигурируемый DC-DC конвертер
• Количество выходов: 1
• Входное напряжение (мин): 18V
• Входное напряжение (макс): 28V
• Выходное напряжение 1: 15V
• Выходной ток (макс): 4A
• Температурный диапазон: -40°C ~ +85°C
• Тип монтажа: Сквозное отверстие, правый угол
• Корпус: 14-SIP Module
• Размеры: 1.71" дл. x 1.22" шир. x 0.42" выс. (43.4мм x 31.0мм x 10.7мм)

Возможные аналоги

• PT6650: Серия аналогичных DC-DC конвертеров от Texas Instruments с различными выходными напряжениями.
• LM311H: Альтернативный DC-DC конвертер от Texas Instruments с аналогичными характеристиками.
• RECOM R-78xx: Серия аналогичных конвертеров от компании Recom.

Если вам требуется стабильное и надежное напряжение 15V для вашего проекта, PT6655D от Texas Instruments может стать отличным выбором, несмотря на его статус "Obsolete".
