PT6651P

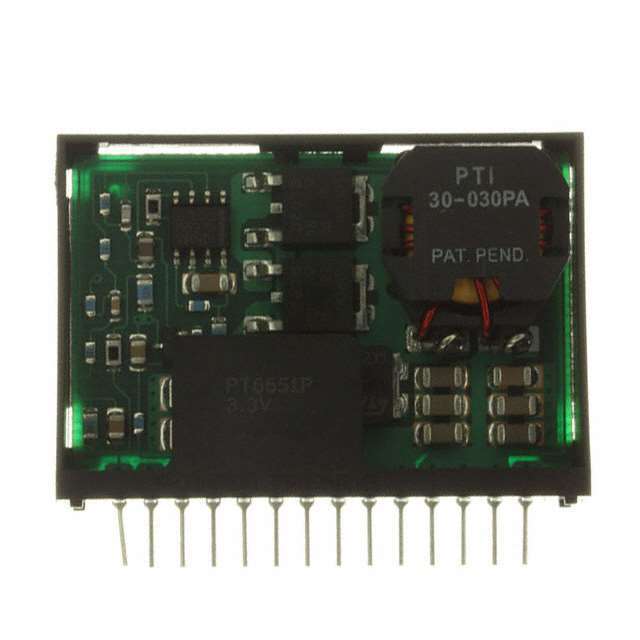

PT6651P - Импульсный DC-DC Преобразователь от Texas Instruments

Общие сведения

PT6651P - компактный не изолированный импульсный DC-DC преобразователь с фиксированным выходным напряжением 3.3V. Этот модуль разработан для работы в широком диапазоне входных напряжений от 9V до 28V, обеспечивая надежное и стабильное питание с максимальным выходным током до 5A.

Преимущества

• Широкий диапазон входных напряжений: поддержка напряжений от 9V до 28V.
• Высокий КПД: до 80%, что позволяет снизить потери энергии и тепловыделение.
• Компактные размеры: интеграция в небольшие системы благодаря компактному форм-фактору.
• Широкий температурный диапазон: от -40°C до 85°C, что делает его подходящим для различных условий эксплуатации.

Недостатки

• Низкий выходной ток: ограничение до 5A может быть недостаточным для мощных приложений.
• Устаревший статус: наличие статуса "Obsolete" означает, что компонент снят с производства.

Типовое использование

• Информационно-технологическое оборудование (ИТЕ): компьютеры, сервера, маршрутизаторы и другое ИТ оборудование.
• Промышленная автоматизация: управление двигателями, промышленные контроллеры и датчики.
• Портативные и встраиваемые системы: мобильные рабочие станции, сетевые устройства и портативные приборы.

Рекомендации по применению

• Правильное охлаждение: установка в условиях хорошей вентиляции или использование дополнительного охлаждения при высоких нагрузках.
• Установочные требования: монтирование через отверстия (через отверстия) для надежного механического крепления.
• Стабилизированный источник питания: использование источника питания с диапазоном от 9V до 28V для уверенной работы модуля.

Основные технические характеристики

• Входное напряжение: 9V - 28V.
• Выходное напряжение: 3.3V.
• Максимальный выходной ток: 5A.
• КПД: до 80%.
• Рабочий температурный диапазон: -40°C до 85°C.
• Монтаж: через отверстия (Through Hole).
• Размеры: 43.4мм x 10.7мм x 31.0мм (1.71" x 0.42" x 1.22").

Возможные аналоги

• PTN78000WAH от Texas Instruments: аналогичный не изолированный модуль DC-DC преобразователя с регулируемым выходным напряжением.
• OKI-78SR-3.3/1.5-W36-C от Murata: альтернативный DC-DC преобразователь с фиксированным выходным напряжением 3.3V и выходным током до 1.5A.

Заключение

PT6651P от Texas Instruments является надежным выбором для применения в оборудовании, требующем стабильного и эффективного преобразования напряжения. Хотя он и снят с производства, его высокие рабочие характеристики делают PT6651P востребованным компонентом в различных областях, при условии наличия на складах или у дистрибьюторов.
