PT6651L

PT6651L от Texas Instruments

Общее описание

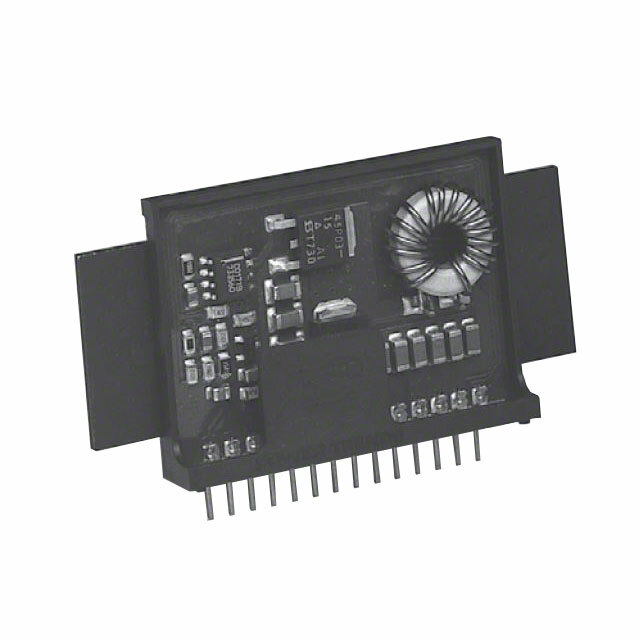

PT6651L – это преобразователь постоянного напряжения (DC-DC конвертер) от компании Texas Instruments, выполненный в виде модуля. Данный модуль предназначен для обеспечивания высокоэффективного преобразования напряжения в различных электронных устройствах. PT6651L обеспечивает выходное напряжение в 3,3 В и максимальный выходной ток до 5 А, при входном напряжении от 9 В до 28 В.

Преимущества

• Высокая эффективность: КПД до 80%, что снижает тепловыделение и улучшает надежность.
• Компактные размеры: Поверхностный монтаж с размером 43.4 мм x 31.0 мм x 10.7 мм.
• Широкий диапазон входного напряжения: от 9 В до 28 В.
• Удобство использования: Встроенная защита от перегрева и короткого замыкания, удаленное включение/выключение.

Недостатки

• Статус: Снят с производства (obsolete), что может затруднить его приобретение и обслуживание.
• Фиксированное выходное напряжение: Возможности регулировки выходного напряжения нет.

Типовое использование

• Источники питания для телекоммуникационного оборудования.
• Системы промышленного управления и автоматики.
• Модули для медицинских приборов и диагностики.
• Встраиваемые системы и другие коммерческие применения.

Рекомендации по применению

• Обеспечьте правильное охлаждение модуля для предотвращения перегрева.
• Используйте в системах, где стабильность выходного напряжения критически важна.
• Проверьте совместимость напряжений и токов выходных линий с принимающими устройствами.

Основные технические характеристики

• Тип: Неиолируемый модуль PoL
• Количество выходов: 1
• Входное напряжение (мин): 9 В
• Входное напряжение (макс): 28 В
• Выходное напряжение: 3.3 В
• Максимальный выходной ток: 5 A
• Рабочая температура: от -40°C до +85°C
• Эффективность: до 80%
• Тип монтажа: Поверхностный монтаж (SMD)
• Корпус: 14-SMD модуль
• Размеры: 43.4 мм x 31.0 мм x 10.7 мм

Возможные аналоги

• PTN78020AAH от Texas Instruments: Широкий диапазон входного напряжения (2.95 В - 14 В), выходное напряжение регулируется (1.2 В - 5.5 В), максимальный выходной ток 6 А.
• LMZ14203 от Texas Instruments: Встроеный стабилизатор напряжения, входное напряжение от 6 В до 42 В, выходное напряжение от 0.8 В до 6 В, максимальный ток 3 А.

Таким образом, PT6651L является универсальным и надежным DC-DC конвертером, который найдет свое применение во многих областях благодаря высоким техническим характеристикам и удобству использования.
