PT6645E

PT6645E - Texas Instruments

Общее описание

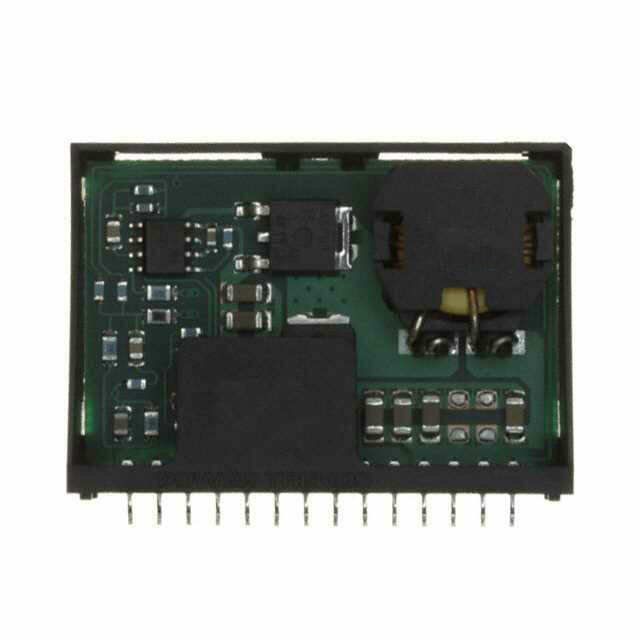

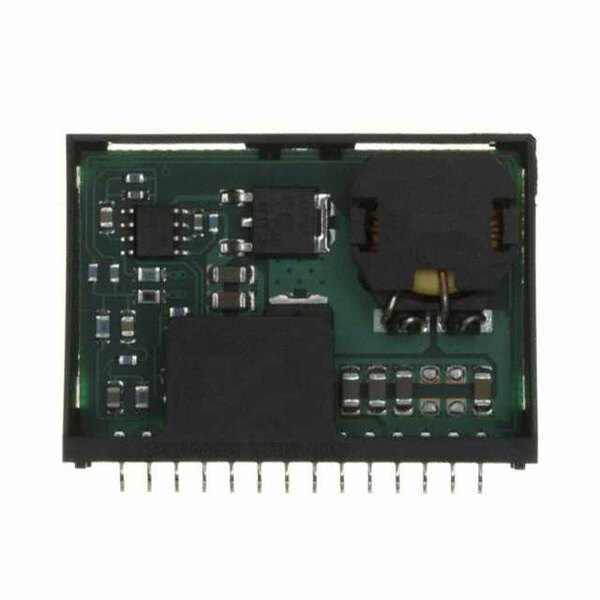

DC-DC конвертер PT6645E от Texas Instruments представляет собой не изолированный модуль точки нагрузки (PoL) с одним выходом. Он предназначен для преобразования входного напряжения в диапазоне от 8V до 15V в стабильное выходное напряжение -15V. Максимальный выходной ток составляет 1.5A, что обеспечивает мощность до 24W. Это устройство идеально подходит для коммерческих информационно-технологических приложений (ITE).

Преимущества

• Компактные размеры: Модуль выполнен в корпусе 14-SMD, что позволяет легко интегрировать его в плотные печатные платы.
• Широкий диапазон входного напряжения: Устройство может работать в широком диапазоне входных напряжений (8V - 15V), что позволяет использовать в различных условиях.
• Высокая эффективность: КПД до 84% предоставляет энергоэффективное решение для питания различных систем.
• Широкий температурный диапазон: Рабочий температурный диапазон -40°C ~ 85°C позволяет использовать модуль в жестких условиях эксплуатации.

Недостатки

• Устаревший статус: Компонент имеет статус "устаревшего", что может затруднить его приобретение и последующую замену.
• Ограниченный выходной ток: Максимальный выходной ток 1.5A может быть недостаточным для более требовательных приложений.

Типовое использование

• Преобразование напряжения в информационно-технологических системах (ITE).
• Питание различных электронных устройств в коммерческих приложениях.
• Преобразование питания для модулей и периферийных устройств.

Рекомендации по применению

• Убедитесь, что входное напряжение находится в пределах от 8V до 15V.
• Используйте в средах с температурой от -40°C до 85°C.
• Проводите регулярную проверку модулей на соответствие техническим спецификациям в случае длительного использования.

Основные технические характеристики

• Тип: Неизолированный PoL модуль
• Количество выходов: 1
• Напряжение на входе (мин.): 8V
• Напряжение на входе (макс.): 15V
• Выходное напряжение 1: -15V
• Максимальный выходной ток: 1.5A
• КПД: 84%
• Рабочая температура: -40°C ~ 85°C
• Тип монтажа: Поверхностный монтаж (Surface Mount)
• Корпус: 14-SMD
• Размеры: 43.4mm x 31.0mm x 10.7mm (1.71" x 1.22" x 0.42")

Возможные аналоги

• PT6650E - Texas Instruments: Схож по характеристикам, имеет другой диапазон выходного напряжения.
• PTCC01 - Texas Instruments: Альтернативный PoL модуль с аналогичными функциями и немного более высокой эффективностью.
• LTM4657 - Analog Devices: Современный аналогичный модуль с улучшенными характеристиками.

Примечание: Из-за статуса "устаревший" рекомендуется искать современные аналоги перед внедрением в новые проекты.
