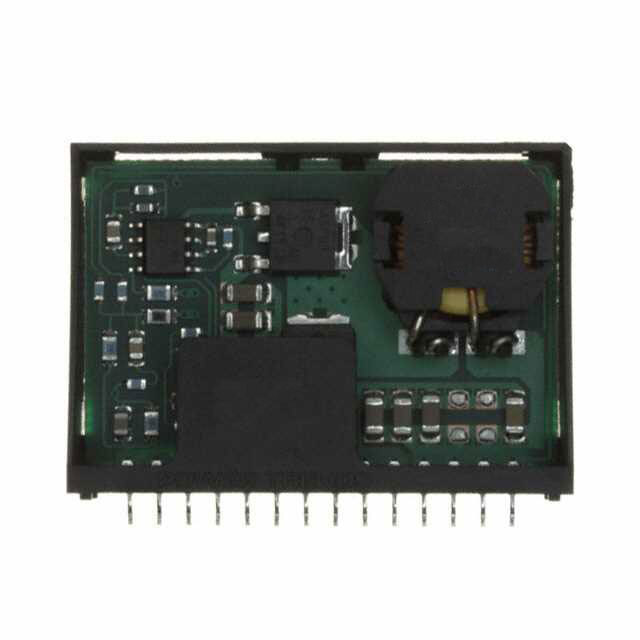

PT6644E от Texas Instruments

Общее описание

DC-DC конвертер PT6644E от Texas Instruments представляет собой мощный модуль преобразования напряжения с характеристиками стабильного и качественного выхода напряжения. Этот преобразователь идеально подходит для использования в промышленной и коммерческой электронике, требующей высокой эффективности и компактности.

Преимущества

• Высокая эффективность (до 84%): что обеспечивает минимальные потери тепла и повышенную долговечность.
• Компактные размеры: позволяет использовать модуль в ограниченном пространстве.
• Широкий диапазон входного напряжения: от 8В до 21В.
• Надежность и долговечность: соответствует промышленных нормам.

Недостатки

• Статус устаревшего: Модуль помечен как устаревший, что может ограничить его доступность в будущем.
• Ограниченная нагрузочная способность: максимальный выходной ток ограничен 2.5А.

Типовое использование

• Преобразование напряжения в промышленных системах.
• Стабилизированный источник питания для различных электронных компонентов и узлов.
• Питание для телекоммуникационного оборудования и бытовой техники.

Рекомендации по применению

• Убедитесь, что входное напряжение находится в пределах от 8В до 21В, чтобы избежать повреждения модуля.
• Обеспечьте достаточное охлаждение для поддержания рабочей температуры в пределах от -40°C до 85°C.
• Используйте модуль в схемах с требованиями к низкому уровню шума и высокой стабильности выходного напряжения.

Основные технические характеристики

• Тип: Неизолированный модуль PoL
• Количество выходов: 1
• Минимальное входное напряжение: 8В
• Максимальное входное напряжение: 21В
• Выходное напряжение: -9В
• Максимальный выходной ток: 2.5А
• Эффективность: 84%
• Рабочая температура: от -40°C до 85°C
• Тип монтажа: Поверхностный монтаж (SMD)
• Габариты: 43.4 мм (Д) x 31.0 мм (Ш) x 10.7 мм (В)

Возможные аналоги

• PT6643A: Аналогичный модуль с другими параметрами выходного напряжения.
• PT6641C: Близкий по характеристикам преобразователь, но с различиями в максимальном выходном токе и напряжении.
• PT6656N: Более новый модуль с улучшенными характеристиками эффективности и диапазона входных напряжений.

Использование PT6644E от Texas Instruments обеспечит вашу электронную систему стабильным и эффективным преобразованием напряжения, идеально подходящим для промышленных приложений и телекоммуникационного оборудования.
