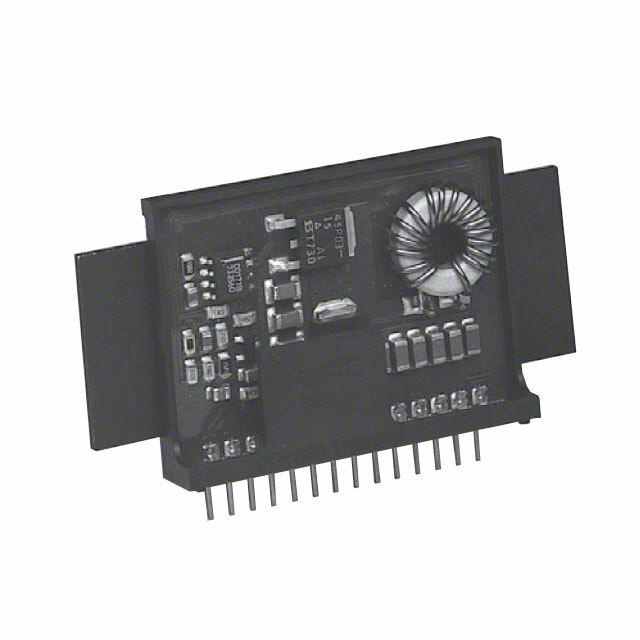

PT6643M от Texas Instruments

Общее описание

PT6643M — это регулируемый DC-DC преобразователь от компании Texas Instruments, разработанный для неинтегрального использования в прикладных схемах питания на печатных платах. Этот модуль обладает высокой эффективностью и стабильностью, обеспечивающей надежное преобразование напряжения при сохранении низкого уровня потерь.

Преимущества

• Высокая эффективность: снижает тепловыделение и потребляемую мощность.
• Компактность: модульный дизайн позволяет экономить пространство на печатной плате.
• Простота интеграции: легко внедряется в схемы благодаря интерфейсу через отверстия.

Недостатки

• Ограниченный ток выхода: максимальный ток составляет 2 А, что может не подойти для приложений с высоким потреблением тока.
• Статус устаревшего продукта: продукт больше не производится и может стать труднодоступным для новых проектов.

Типовое использование

• Промышленная электроника: стабилизация и регулирование напряжений в автоматизированных системах.
• Коммерческие ИТ-системы: применение в серверах, сетевых устройствах и рабочих станциях.
• Оборудование связи: бесперебойное питание и стабилизация напряжений в коммуникационном оборудовании.

Рекомендации по применению

• Обеспечьте хороший теплоотвод для улучшения долговременной стабильности работы модуля.
• Используйте в схемах, требующих компактных решений с мощностью до 24 Вт.
• Проверяйте совместимость с другими компонентами на плате для предотвращения возможных конфликтов по питанию.

Основные технические характеристики

• Входное напряжение: от 8 В до 18 В
• Выходное напряжение: -12 В
• Максимальный выходной ток: 2 А
• Эффективность: 84%
• Диапазон рабочих температур: от -40°C до +85°C
• Тип крепления: Сквозное отверстие (Through Hole), правый угол
• Корпус: 14-SIP модуль

Возможные аналоги

• PTN04050CAH от Texas Instruments
• R-78B12-1.0 от RECOM Power
• LMZ14202TZ-ADJ от Texas Instruments

Представленный модуль PT6643M от Texas Instruments является отличным решением для широкого круга промышленных и коммерческих приложений, требующих надежного и компактного преобразователя напряжения.
