PT6626G

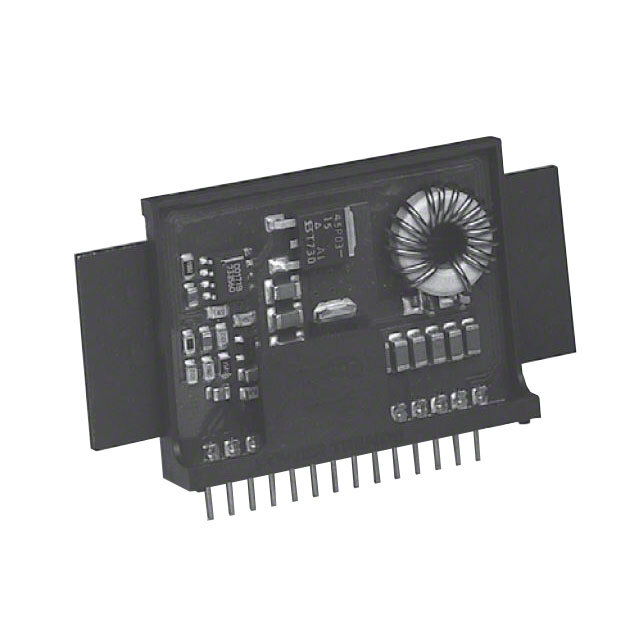

PT6626G от Texas Instruments

Общее описание

PT6626G - это высокоэффективный понижающий недорогой DC-DC преобразователь, предназначенный для использования в коммерческих ITE-приложениях. Модуль выполнен в 14-контактном SIP-корпусе, что упрощает его установку на плату. Он готов к использованию без необходимости в дополнительных внешних компонентах.

Преимущества

• Высокая эффективность до 92% позволяет значительно снизить тепловыделение.
• Широкий диапазон входного напряжения от 12В до 16В обеспечивает гибкость в выборе источников питания.
• Компактные размеры 59.9мм x 31.0мм x 10.7мм (длина x ширина x высота) упрощают интеграцию в ограниченные пространственные условия.
• Широкий температурный диапазон от -40°C до +85°C обеспечивает надежную работу в различных условиях эксплуатации.

Недостатки

• Устаревший статус - продукт более не производится, что может затруднить его приобретение для новых проектов.
• Нет изоляции - модуль подходит только для применения в системах, где изоляция не требуется.

Типовое использование

• Информационные и телекоммуникационные оборудования (ITE)
• Пассивные охлаждаемые системы
• Переносные устройства
• Промышленные приложения

Рекомендации по применению

• Обеспечить хорошее охлаждение для повышения надежности и эффективности работы.
• Следить за правильностью подключения входных и выходных цепей для избежания повреждений модуля.
• Использовать в рамках спецификаций для предотвращения перегрева или повреждения.

Основные технические характеристики

• Входное напряжение: 12В - 16В
• Выходное напряжение: 9В
• Максимальный выходной ток: 6А
• Эффективность: до 92%
• Температурный диапазон эксплуатации: -40°C ~ 85°C
• Монтаж: сквозное отверстие (правая угловая установка)
• Габариты: 59.9мм x 31.0мм x 10.7мм

Возможные аналоги

• PTN78060WAH от Texas Instruments - аналогичный неинвертирующий понижающий преобразователь с широким диапазоном входного напряжения и высокой эффективностью.
• LMZ13610 от Texas Instruments - высокоэффективный понижающий модуль с максимальным выходным током до 10А.

Заключение

PT6626G от Texas Instruments - это надежный и высокоэффективный DC-DC преобразователь, подходящий для различных коммерческих применений, требующих понижающей конвертации напряжения. В связи с устареванием продукта, рекомендуется рассмотреть альтернативные модели для новых разработок.
