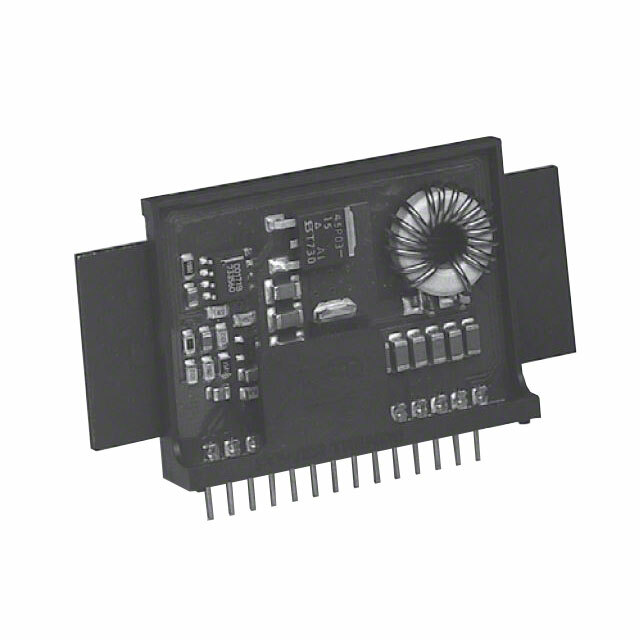

PT6606B

PT6606B от Texas Instruments

Общее описание

PT6606B – это понижающий DC-DC преобразователь от Texas Instruments, принадлежащий к семейству модулей Point of Load (PoL). Этот компактный и высокоэффективный модуль предназначен для преобразования входного напряжения от 3.1V до 6V в стабильное выходное напряжение 1.8V при токе до 9А.

Преимущества

• Высокая плотность мощности: Обеспечивает эффективное использование пространства на плате.
• Совместимость с различными приложениями: Подходит для широкого спектра коммерческих ИТ-приложений.
• Простота использования: Легкий в установке благодаря монтажу на поверхности и поддержке дистанционного включения/выключения.

Недостатки

• Ограниченная эффективность: КПД модуля составляет лишь 68%, что может быть недостаточно для высокоэффективных приложений.
• Устаревший статус: Этот продукт находится в стадии снятия с производства, поэтому для новых проектов рекомендуется обратить внимание на более современные решения.

Типовое использование

PT6606B идеально подходит для применения в коммерческих информационных и телекоммуникационных системах, где требуется компактное и надежное решение для преобразования напряжения.

Рекомендации по применению

• Температурный режим: Учитывайте рабочий температурный диапазон от -40°C до +85°C.
• Удалённое управление: Используйте функции дистанционного включения/выключения для экономии энергии и управления питанием в системе.
• Охлаждение: При проектировании учтите возможное тепловыделение и предусмотрите достаточное охлаждение.

Основные технические характеристики

• Входное напряжение (мин.): 3.1V
• Входное напряжение (макс.): 6V
• Выходное напряжение: 1.8V
• Ток выхода (макс.): 9A
• Эффективность: 68%
• Температурный диапазон: -40°C ~ 85°C
• Тип монтажа: Поверхностный монтаж
• Размеры: 59.9mm x 31.0mm x 10.7mm

Возможные аналоги

• PT6625A от Texas Instruments: Схожие характеристики при меньшем выходном токе.
• PTH08000W от Texas Instruments: Современная альтернатива с лучшими показателями эффективности.

Заключение

PT6606B – надежный и проверенный временем DC-DC преобразователь от Texas Instruments, который обеспечит стабильное питание для ваших ИТ-приложений. Однако, в виду устарелого статуса, рекомендуется рассмотреть использование более современных аналогов для новых проектов.
