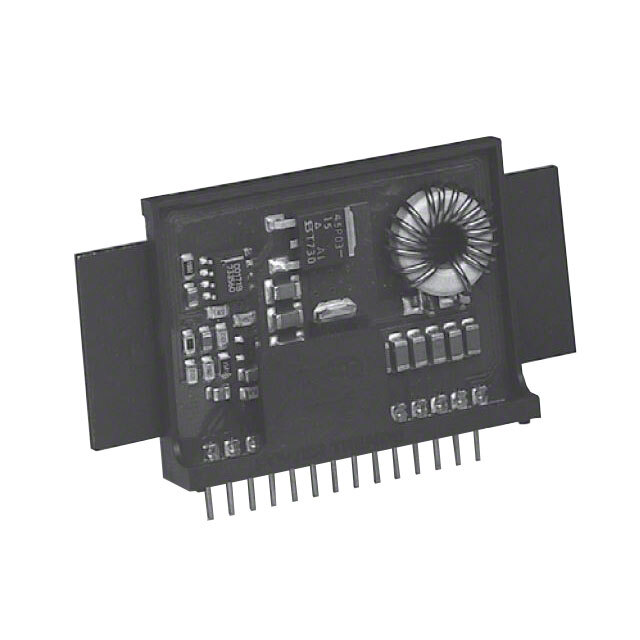

DC-DC Конвертер PT6605B от Texas Instruments

Общее описание

DC-DC конвертер PT6605B от Texas Instruments – это ненагруженный Point-of-Load (PoL) модуль, разработанный для преобразования напряжения. Он предназначен для использования в ITE (коммерческих) приложениях и характеризуется компактным размером и высокой надежностью.

Преимущества

• Компактный размер. Модуль имеет небольшие габариты, что позволяет интегрировать его в схемы с ограниченным пространством.
• Высокая надежность. Обеспечивает стабильную работу в широком диапазоне температур.
• Защита от перегрева (OTP). Имеет встроенную функцию защиты от перегрева, что повышает долговечность устройства.
• Функция Remote On/Off. Возможность удалённого включения и выключения.

Недостатки

• КПД. КПД модуля составляет 68%, что может быть ниже по сравнению с другими модулями на рынке.
• Устаревший статус. Модель считается устаревшей и не рекомендуется для новых разработок.

Типовое использование

• ИТЕ приложения. Подходит для коммерческих приложений информационных технологий.
• Преобразование напряжения. Используется для понижения входного напряжения до требуемого уровня на выходе.

Рекомендации по применению

• Убедитесь в соответствии входного напряжения. Перед использованием убедитесь, что входное напряжение находится в диапазоне от 3.1 до 6 В.
• Использование тепловых рассеивающих компонентов. В случае высоких нагрузок рекомендуется использовать дополнительные элементы для отвода тепла.

Основные технические характеристики

• Входное напряжение: от 3.1 В до 6 В
• Выходное напряжение: 1.2 В
• Максимальный выходной ток: 9 А
• КПД: 68%
• Рабочая температура: от -40°C до +85°C
• Тип монтажа: Поверхностный (Surface Mount)
• Корпус: 14-SMD модуль
• Размеры: 59.9 мм (Д) x 31.0 мм (Ш) x 10.7 мм (В)

Возможные аналоги

• PTN78000WAH от Texas Instruments. Этот модуль имеет схожие характеристики и предназначен для аналогичных применений.
• LTM8027 от Analog Devices. Еще один аналог с хорошими КПД и характеристиками, подходящий для новых проектов.

Заключение

PT6605B – это надежный и компактный DC-DC конвертер, идеально подходящий для коммерческих ITE приложений. Хоть он и считается устаревшим, этот модуль может все еще найти своё место в различных проектах благодаря своей функциональности и стабильной работе.
